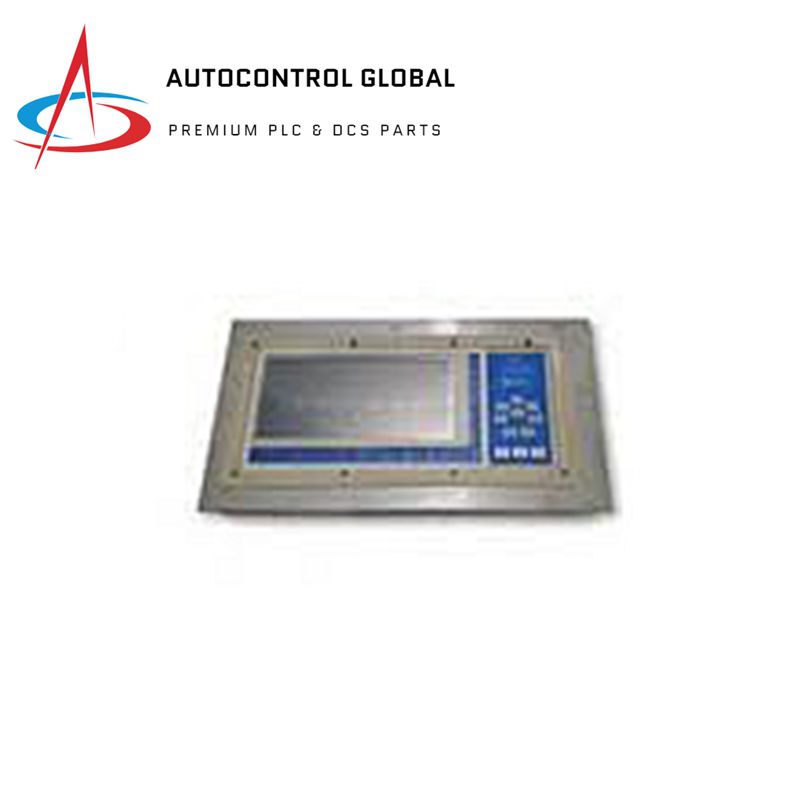

Дисплейный блок Bently Nevada 135785-01

Технические характеристики

• Номер части: 135785-01
• Производитель: Бентли Невада
• Тип продукта: Модуль
• Наличие: Есть в наличии
• Размеры (ВxШxГ): 203,2 x 412,8 x 31,2 мм.
• Вес: 2,1 кг.
• Рабочая температура: от -20 до 65 градусов Цельсия.
• Функция: Дисплейный блок
• Страна-производитель: США (США).

Функциональное описание

The 135785-01 — это дисплейный блок, разработанный компанией Bally Nevada. Он обеспечивает локальную или удаленную визуальную индикацию всей информации системы защиты оборудования 3500, хранящейся в стойке. Сюда входят списки системных событий, списки аварийных событий и подробные данные из различных модулей, что обеспечивает соответствие стандарту 670 Американского института нефти.

Дисплей

• Индикатор исправности блока: Показывает, что дисплейный блок работает правильно.
• Индикатор состояния стойки: указывает на то, что стойка находится в состоянии «ОК». все каналы в порядке.
• Индикатор оповещения стойки: указывает, что стойка находится в состоянии оповещения; хотя бы один канал находится в состоянии тревоги.
• Индикатор опасности стойки: указывает, что стойка находится в состоянии опасности; хотя бы один канал находится в опасности.
• Индикатор «ОК» (8): Указывает, что каналы, отображаемые над светодиодом, находятся в состоянии «ОК».
• Индикатор оповещения (8): указывает, что каналы, отображаемые над светодиодом, находятся в состоянии оповещения.
• Индикатор опасности (8): указывает, что канал(ы), отображаемые над светодиодом, находятся в состоянии опасности.

Монтаж системы

• Монтаж на лицевой стороне. Шарнирная опора позволяет установить дисплей непосредственно на переднюю панель любой полноразмерной стойки. Он обеспечивает доступ к буферизованным выходным разъемам стойки, кнопкам пользовательского интерфейса и переключателям без отключения или выключения дисплея. Для этой опции Интерфейсный модуль дисплея (DIM) должен быть установлен в слот 15. Мини-стойки несовместимы с лицевым монтажом.

• Монтаж в стойке. Дисплей крепится на 19-дюймовые направляющие EIA и может располагаться на расстоянии до 100 футов. Благодаря внешнему источнику питания его можно разместить на расстоянии до 4000 футов.

• Монтаж на панели: предполагает установку дисплея в вырезе панели в том же шкафу или на расстоянии до 100 футов. При внешнем источнике питания возможны расстояния до 4000 футов.

• Независимый монтаж. Дисплей монтируется заподлицо со стеной или панелью и может располагаться на расстоянии до 100 футов. С внешним источником питания можно достичь расстояния до 4000 футов.
