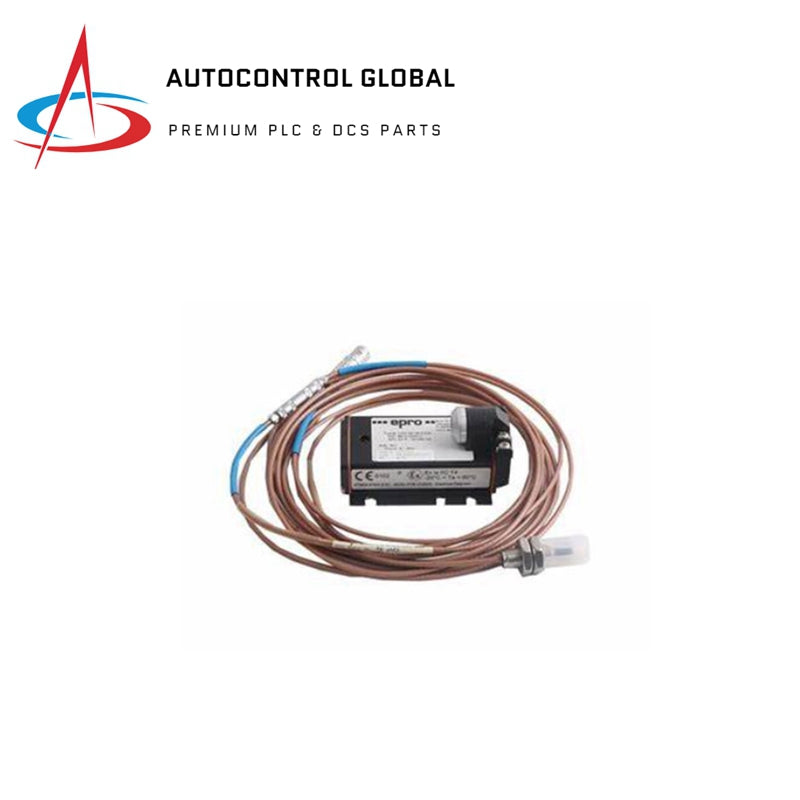

Emerson EPRO PR6423/000-031-CN+CON021 Датчик вихревых токов

Описание

EPRO PR6423/000-031-CN+CON021 — это вихретоковый датчик смещения, который используется для измерения статического и динамического смещения вала. Это бесконтактный датчик, который можно использовать в различных приложениях, включая осевое и радиальное смещение вала, эксцентриситет вала, вибрацию вала, истирание упорных подшипников, измерение толщины масляной пленки и обнаружение трещин.

Датчик (PR6423/003-030-CN):

• Диапазон измерения: 8 мм (диапазон линейного измерения)
• Начальный воздушный зазор: 0,5 мм (20 мил)
• Инкрементный масштабный коэффициент (ISF): 1S0: 8 В/мм (203,2 мВ/мил) ±5 % при температуре от 0 до 45 °C (от +32 до +113 °F)
• Отклонение от прямой линии наилучшего соответствия (DSL): ±0,025 мм (±1 мил) при температуре от 0 до 45 °C (от +32 до +113 °F)
• Минимальный диаметр вала: 25 мм (0,79 дюйма).
• Характеристики окружающей среды:
  • Класс защиты: IP66
  • Диапазон рабочих температур:
    • Датчик с кабелем длиной 1 м: от -35 до +200°C (от -31 до 392°F)
    • Кабель и разъем: от -35 до +150°C (от -31 до 302°F)
• Свойства материала :
  • Наконечник датчика: ПЭЭК (полиэфирэфиркетон)
  • Корпус: Нержавеющая сталь
  • Кабель: ПТФЭ (политетрафторэтилен)
  • Соединитель: латунь, никелированная
• Разрешения на использование в опасных зонах (искробезопасность):
  • Сертификаты: ATEX, IEC-Ex, CSA (классификация зон зависит от подключенного преобразователя; см. документацию преобразователя)
• Температурная классификация датчиков:
  • Т6: Та ≤ 64°С
  • Т4: Та ≤ 114°С
  • Т3: Та ≤ 160°С

Преобразователь сигнала вихревых токов (CON021):

• Динамические характеристики :
  • Диапазон частот (-3 дБ): от 0 до 20 000 Гц
  • Время нарастания: менее 15 мкс
• Энергия и электричество :
  • Диапазон напряжения питания:
    • Для PR6422, PR6423, PR6424, PR6426: от -23 В до -32 В (диапазон выходного сигнала: от -4 В до -20 В)
    • Для PR6425: от -21 В до -32 В (диапазон выходного сигнала: от -2 В до -18 В)
