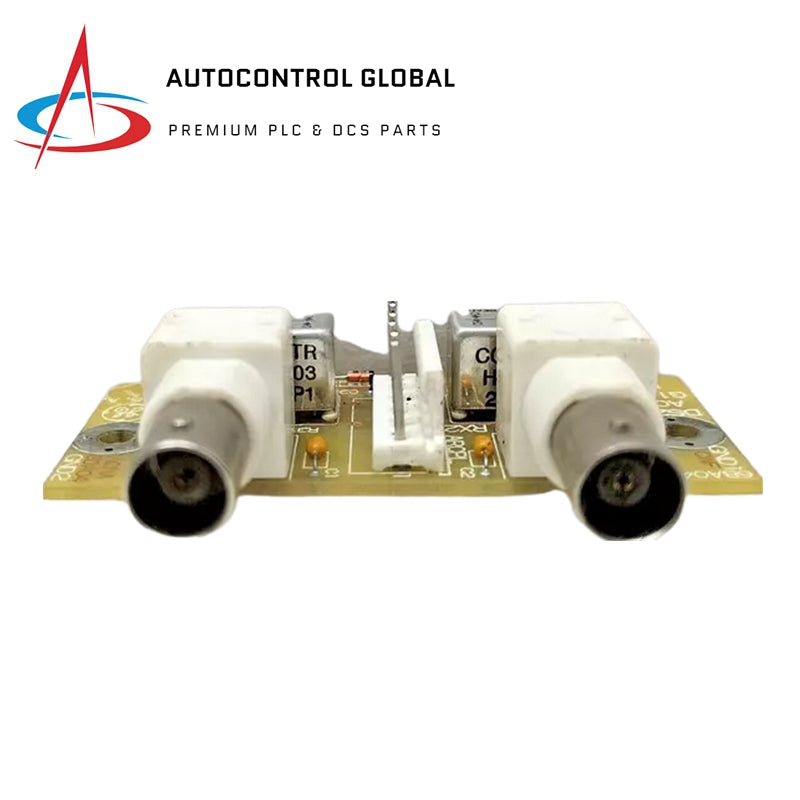

GE Fanuc DS200ACNAG1ADD карта подключения Arcnet

Обзор

DS200ACNAG1ADD — это карта подключения ARCNET, разработанная для системы управления GE Mark V. Она обеспечивает LAN-связь в системе управления турбиной, являясь частью обширной сети Mark V для управления газовыми и паровыми турбинами.

Технические характеристики

Компоненты платы:

• Четыре металлических пленочных резистора (R1 до R4)
• Три конденсатора (C1 по C3)
• Один диод
• Две заводские просверленные отверстия с металлическими шайбами (GND1/GND2)
• Два реле с диаграммами реле на верхней поверхности

Устройства связи:

• Вертикальный разъем с штырями: 6 штырей
• Два BNC разъема (угловой, женский) для коаксиальных кабелей

Функциональные особенности:

• Сигналы платы передаются от основного процессора (LDCC) к интерфейсу оператора управления турбиной через коммуникацию ARCNET.
• Реле облегчают маршрутизацию сигналов и связь.

Приложения

• Интеграция системы: Часть системы управления турбиной GE Mark V, используемая для управления и мониторинга работы турбины
• Подключение: Обеспечивает связь ARCNET LAN для интеграции системы и передачи сигналов между компонентами

Физические характеристики

Характеристики платы:

• Маленькая печатная плата с минимальным количеством компонентов
• Заводские отверстия для заземления и реле
