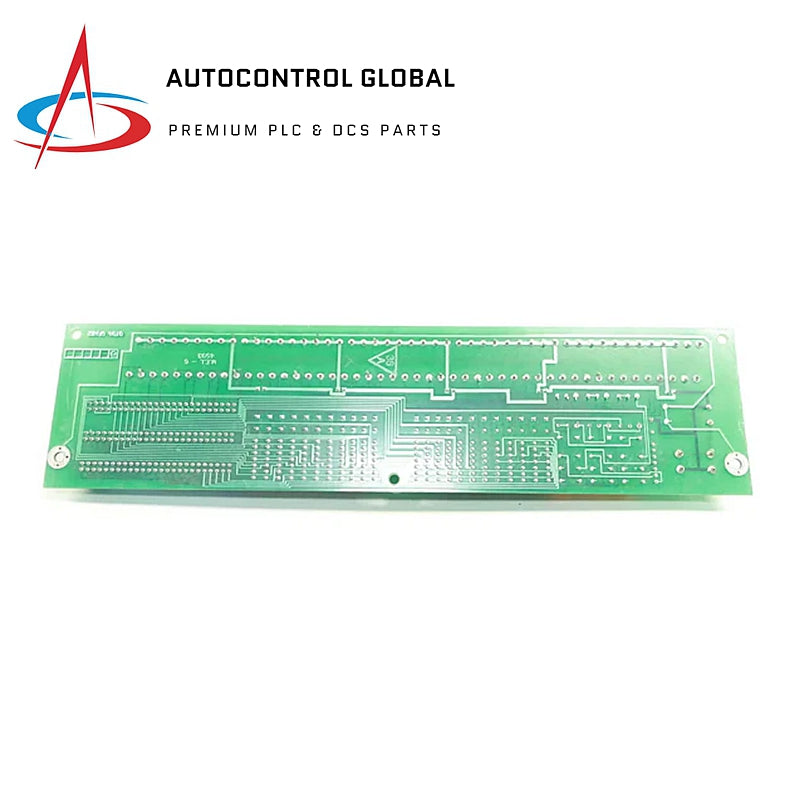

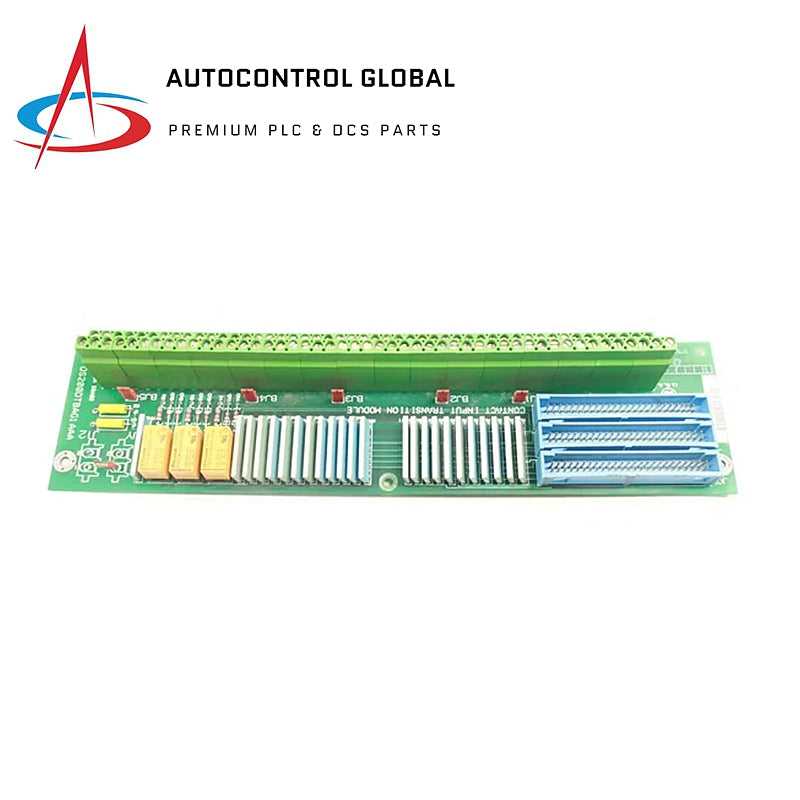

GE Fanuc DS200DTBAG1AAA | Контактный входной терминальный модуль

Обзор

DS200DTBAG1AAA — это модуль терминализации контактного ввода, произведенный компанией General Electric для системы управления турбинами Mark V. Он является частью наследия серии Mark V от GE, используемой в системах управления автоматизированными установками ветровых, паровых и газовых турбин.

Технические характеристики

• номер части: DS200DTBAG1AAA
• Серия : Марк V
• Производитель: GE General Electric
• Функция: Плата завершения ввода контактов

Аппаратные характеристики

• Клеммные блоки: Два блока, максимум по 95 проводов каждый, всего до 190 проводов.
• Соединители: Четыре соединения — J12, JQR, JQS/T и JY — каждое с определенной функцией.
• Перемычки: Пять перемычек для изоляции и тестирования выходов контактов (обозначены BJ1-BJ5).
• Разъемы: Два 2-контактных разъема.

Руководство по установке

• Обработка сигнальных проводов: Осторожно перемещайте сигнальные провода, чтобы не повредить другие компоненты. Используйте отвертку, чтобы ослабить клеммы и направить провода в сторону.
• Установка платы: Используйте две руки для установки платы, выравнивая отверстия с монтажными отверстиями стойки. Убедитесь в правильном подключении проводов перед заменой платы, чтобы минимизировать повреждения.
