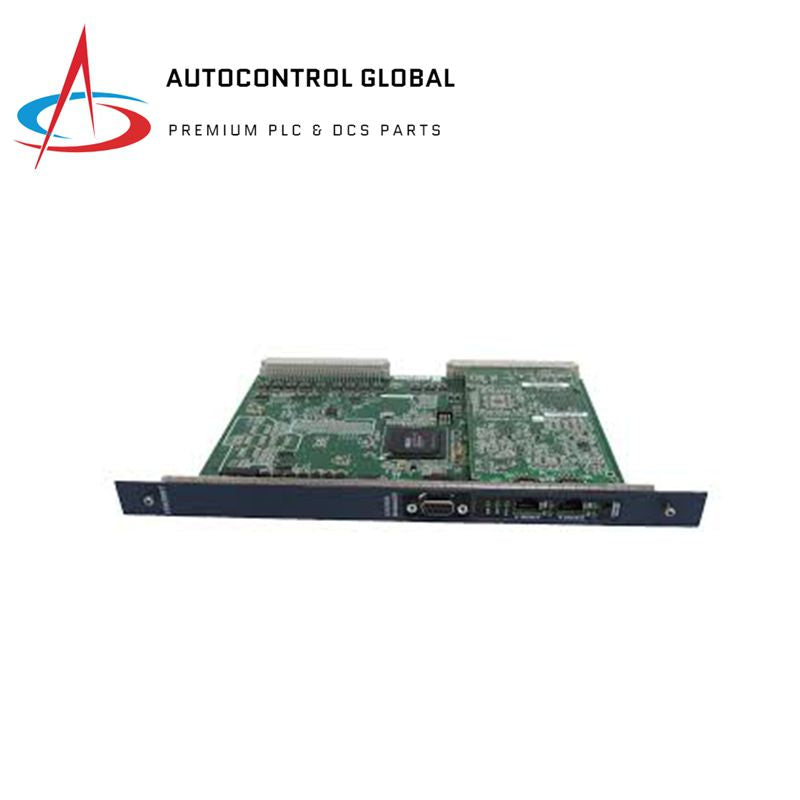

Интерфейсный модуль Ethernet GE Fanuc IC698ETM001

Описание продукта

GE Fanuc IC698ETM001 — это интерфейсный модуль Ethernet, предназначенный для обеспечения высокопроизводительной связи Ethernet для систем управления RX7i. Он работает на скорости обработки Ethernet 200 МГц и требует источника питания +5 В постоянного тока с максимальным потреблением тока 1,5 А. Этот модуль обеспечивает связь TCP/IP с другими системами управления и хост-компьютерами GE Intelligent Platforms, обеспечивая надежное соединение Ethernet.

Функции

• Услуги полной настройки и программирования: позволяют выполнять полную настройку и программирование через Ethernet.
• Глобальные данные Ethernet (EGD): поддерживает прерывистый обмен данными с функциональностью EGD класса 2 и службой надежных данных (RDS) для точной передачи командных сообщений.
• Инструменты управления и диагностики станцией. Включает комплексные возможности управления и диагностики.
• Полнодуплексные порты. Автоматическое согласование скорости сети и обнаружение пересечения с помощью внутреннего сетевого коммутатора.
• Резервная IP-адресация. Позволяет назначать резервный IP-адрес двум модулям Ethernet в разных контроллерах, при этом только интерфейс активного устройства использует резервный IP-адрес.

Техническая информация

• Скорость процессора Ethernet: 200 МГц
• Рабочее напряжение модуля: +5 В постоянного тока (от источника питания)
• Ток потребления модуля: максимум 1,5 А; 1,2 А типовой
• Рабочая температура модуля: от 0°C до +60°C (от 32°F до 140°F)
• Индикаторы: МОДУЛЬ ОК, СТАТУС ЛВС ОНЛАЙН, 100 LINK P1, 100 LINK P2
• Стандарты IEEE: IEEE 802.2 Управление логическим каналом класса I, IEEE 802.3 CSMA/CD Управление доступом к среде передачи 10/100 Мбит/с

Ethernet и связь

• Количество IP-адресов: Один
• Порты Ethernet: Два 10BaseT/100BaseTX с автоматическим определением, разъем RJ-45, 8-контактная розетка, экранированная
• Встроенный коммутатор Ethernet: Да, для последовательного подключения узлов Ethernet
• Последовательный порт (порт диспетчера станции): RS-232 DCE, 1200–115200 бит/с, D-разъем, 9-контактная розетка

Технические характеристики

• Производитель: GE Fanuc
• Серия: Версамакс
• Номер детали: IC698ETM001
• Тип продукта: Интерфейсный модуль Ethernet
• Скорость процессора Ethernet: 200 МГц
• Рабочее напряжение: 5 В постоянного тока
• Потребляемый ток: 1,5 А
• Рабочая температура: от 0 до 60 градусов Цельсия.
• Количество IP-адресов: 1
• Порты Ethernet: 2
