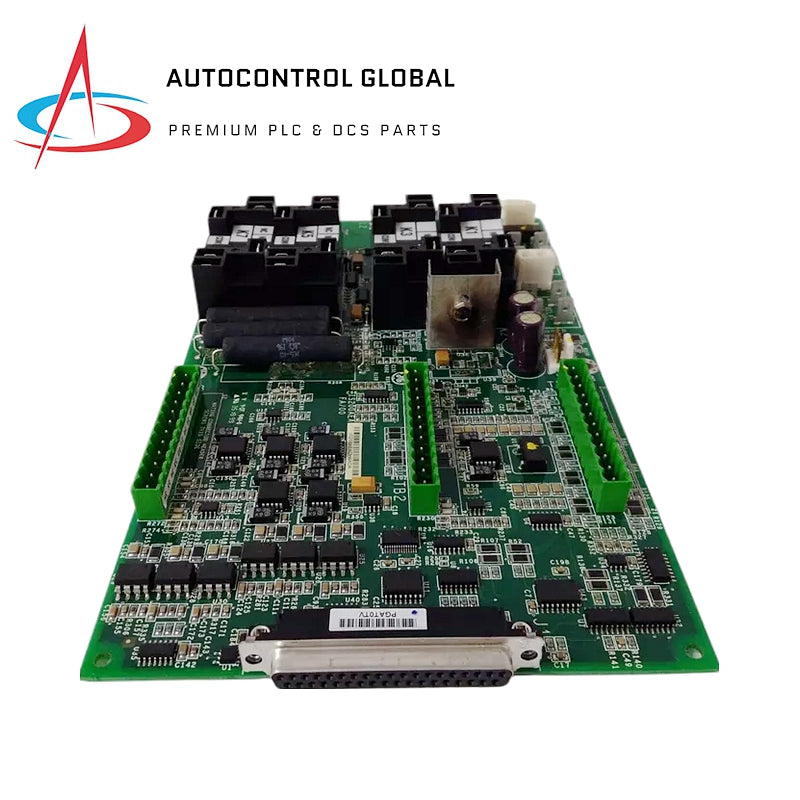

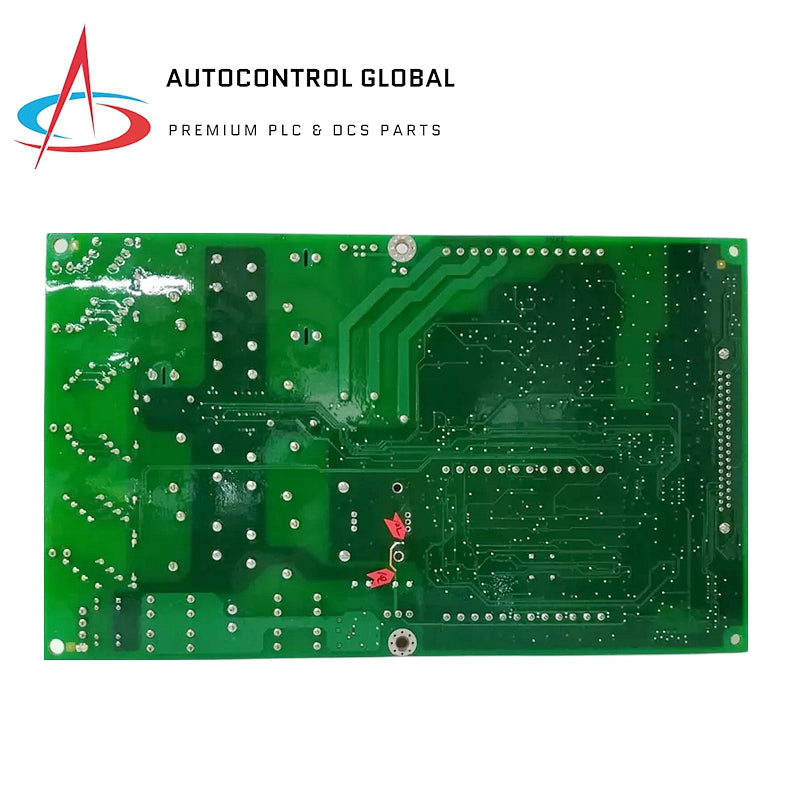

Дже Фанук | IS200AEADH4ADA | Входная клеммная колодка

Обзор

IS200AEADH4ADA — это входная терминальная плата, разработанная компанией General Electric для использования в системах управления турбинами. Она подключается напрямую к датчикам и исполнительным механизмам, упрощая процесс настройки и повышая надежность за счет устранения промежуточных инструментов.

Технические характеристики

• Номер детали: IS200AEADH4ADA
• Диапазон температур: 30 до 65°C
• Размер: 17.8 см (Ш) x 33.02 см (В)
• Ретрансляционные каналы: 12
• Тип продукта: Плата входных клемм

Рекомендации по установке

• Размещение контрольной комнаты: Установите в помещении с контролируемыми условиями для оптимальной работы. Обеспечьте ровную, горизонтальную поверхность для надежного крепления.
• Подъем и перемещение: Используйте подъемные ушки и убедитесь, что кабели не превышают угол 45° от вертикали.
• Функции безопасности: Шкаф оснащен запираемой дверной ручкой для предотвращения несанкционированного доступа.
• Доступ к кабелям: Проложите соединительные кабели через съемные доступные панели, обеспечивая надлежащее уплотнение для предотвращения попадания пыли или влаги.

Охлаждение и конвекция

Шкаф использует конвекционное охлаждение для поддержания внутренних температур. Убедитесь, что каналы, ведущие к доступным пластинам, герметичны, чтобы обеспечить свободный поток воздуха.

Фильтрация

• Аппаратные фильтры:
  • J3: Однополюсный разрыв вниз на 500 рад/с для подавления высокочастотного шума.
  • J4: Двухполюсный спад на 72 и 500 рад/с для улучшенного подавления шума в более широком диапазоне.
• Программный фильтр: Конфигурируемый двухполюсный низкочастотный фильтр с частотами среза: 0, 0.75, 1.5, 3, 6 и 12 Гц.
