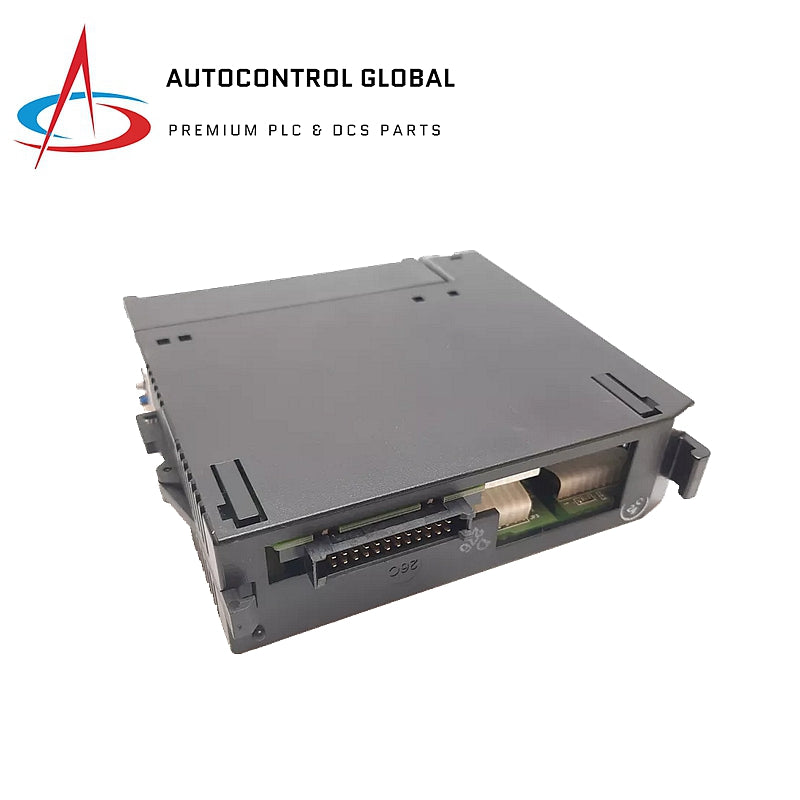

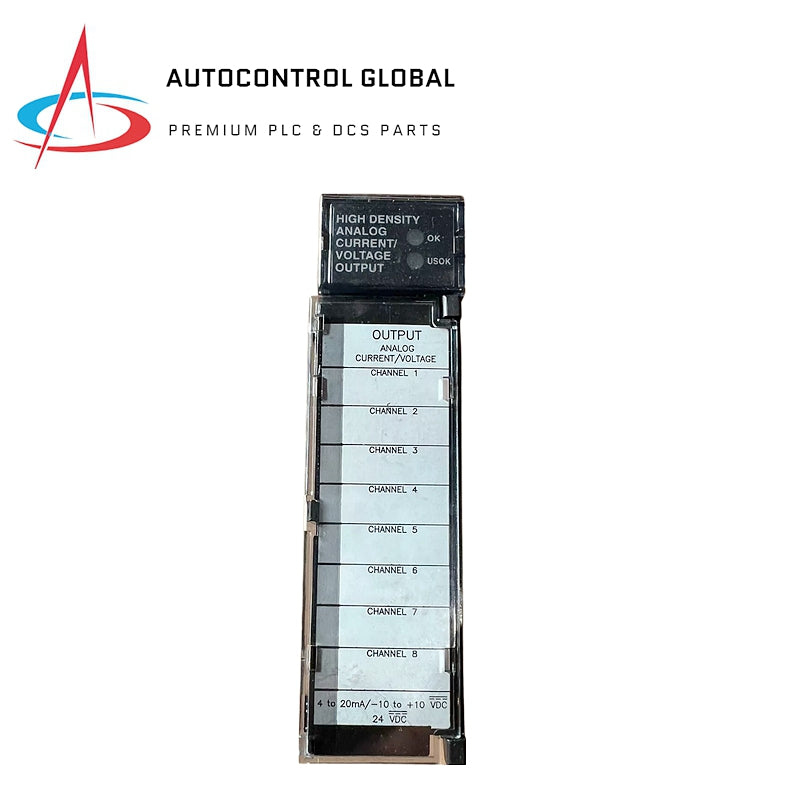

GE Fanuc Серия 90-30 IC693ALG392 | Модуль аналогового вывода

Обзор

GE Fanuc IC693ALG392 — это аналоговый выходной модуль с 8 каналами, поддерживающий как напряженческие, так и токовые выходы. Он предлагает настраиваемое разрешение и требует внешнего источника питания 24 В постоянного тока.

Ключевая особенность

• Каналы: 8 выходных каналов
• Диапазон напряжения: 0 до 10 В, -10 до 10 В
• Текущий диапазон: 4 до 20 мА, 0 до 20 мА
• Разрешение: 15/16 бит, в зависимости от диапазона выхода
• Частота обновления: 8 мс для всех каналов
• Потребление энергии: 110 мА при 5 ВDC, 315 мА при 24 ВDC

Приложения

• Используется для управления модулирующими устройствами, такими как частотные преобразователи (VFD), регулирующие клапаны и позиционеры.
• Может передавать аналоговые данные на устройства, такие как рекордеры и логгеры данных.
• Бесшовно интегрируется с системами RX3i

Производительность

• Разрешение при 4-20 мА: 0.5 µA
• Разрешение при 0-20 мА: 0.625 µA
• Разрешение при 0-10 В: 0.3125 мВ
• Внешний источник питания: 20 до 30 ВDC
• Внутреннее питание: 5 В постоянного тока от задней панели ПЛК
