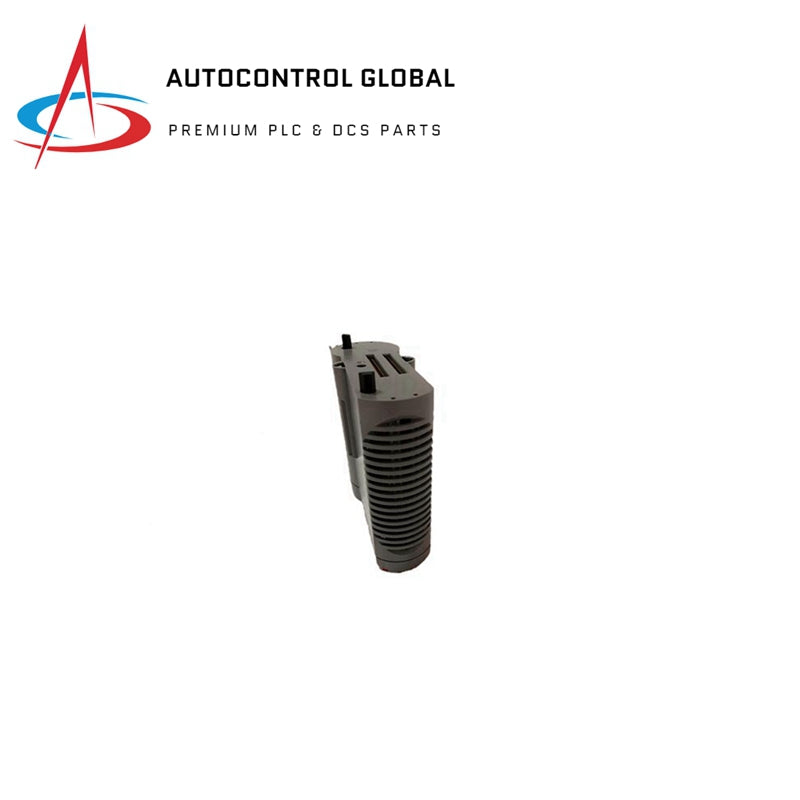

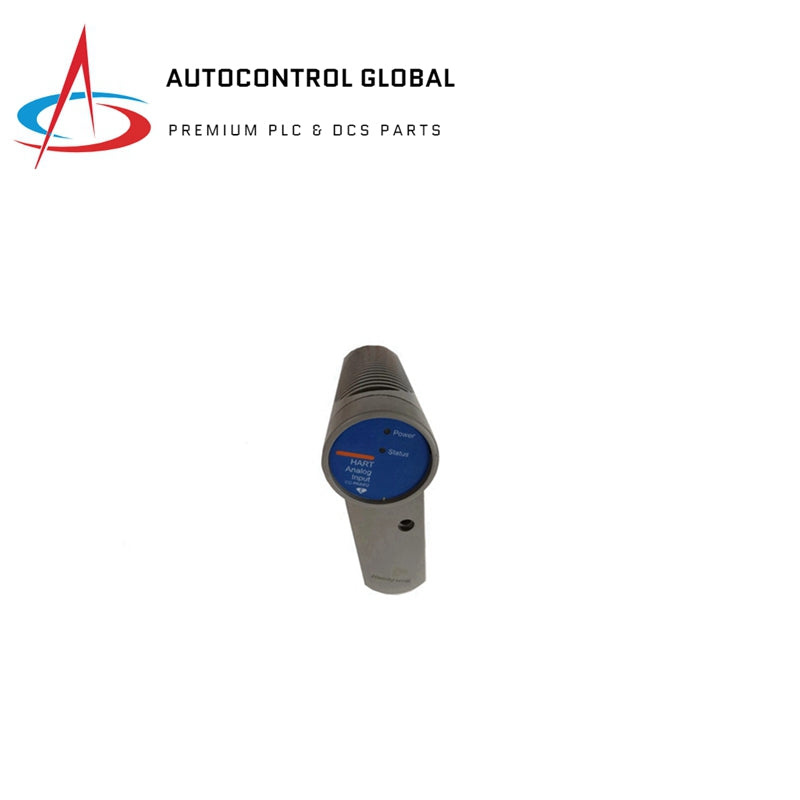

Модуль аналогового ввода низкого уровня Honeywell 8C-PAIMA1

Технические характеристики

• Тип входа: Термопара и/или RTD
• Номинальное напряжение: 24 В постоянного тока
• Номинальный ток модуля: 120 мА
• Температура:
  • Рабочая температура: от 0 до 60 ℃
  • Температура хранения: от -40 до 85 ℃
• Извлечение и установка модуля: поддерживается недостаточное питание

Входные каналы:

• 16 полностью изолированных каналов:
  • Канал-канал
  • Канал-к-ИОЛ
  • Общий источник питания между каналами с шагом 16 каналов
• Скорость сканирования входа: 1 секунда, фиксированная IOM (максимум до 16 каналов/сек).
• Пропускная способность канала: от 0 до 4,7 Гц (-3 дБ)
• Номинальный входной диапазон (только TC): от -20 до +100 милливольт.

Максимальный непрерывный ввод в обычном режиме, без повреждения:

• от -10 до +10 вольт (TC)
• -1 до +2 вольт при 100 миллиампер (RTD)
• Погрешность усиления (диапазон от -20 до +100 милливольт): максимум 0,050 % полной шкалы.

Стабильность температуры:

• Входы TC, милливольт: ±20 ppm на ℃ макс.
• Входы термометра сопротивления: ±20 ppm на ℃ макс.
• Долгосрочный дрейф: 500 частей на миллион.

Входное сопротивление:

• 1 МОм при постоянном токе (только TC)

Синфазное напряжение (CMV) относительно общей системы электропитания:

• От постоянного тока до 60 Гц: +/-250 В постоянного тока или среднеквадратичное значение переменного тока

Канал к щиту:

• +/-250 В постоянного тока или среднеквадратичного напряжения переменного тока

Канал к каналу:

• +/-33 В постоянного тока или среднеквадратичного напряжения переменного тока

CMRR, 50 или 60 Гц (при максимальном импедансе источника 1000 Ом): не менее 120 дБ

Напряжение, межканальное, от постоянного тока до 60 Гц:

• +/-250 В постоянного тока или среднеквадратичного напряжения переменного тока

Перекрестные помехи, от постоянного тока до 60 Гц: 80 дБ (120 дБ при 50 и 60 Гц)

NMRR при 50/60 Гц: 60 дБ мин.

Интеграция частоты сети: фиксированный выбор: 50 Гц или 60 Гц.

Ток возбуждения датчика RTD: 1 миллиампер

Диапазон компенсации холодного спая: от -20 до +60 ℃ (типично ±0,5 ℃)

Точность линеаризации TC: ±0,05 Ом/℃

Обнаружение обрыва термопары:

• Каждое преобразование квалифицировано
• ≤ 1000 Ом = гарантированное отсутствие срабатывания
• ≥ 1500 Ом гарантированное отключение.

Максимальное сопротивление вывода RTD: 15 Ом

Защита от перенапряжения (клеммы датчиков):

• EN 61000-4-5 (для промышленных объектов)
  • 1кВ линия-линия
  • 2кВ линия-земля

Защита от перенапряжения (питание/последовательный канал с опцией кабельного адаптера):

• EN 61000-4-5 (для промышленных объектов)
  • 1кВ линия-линия
  • 2кВ линия-земля
