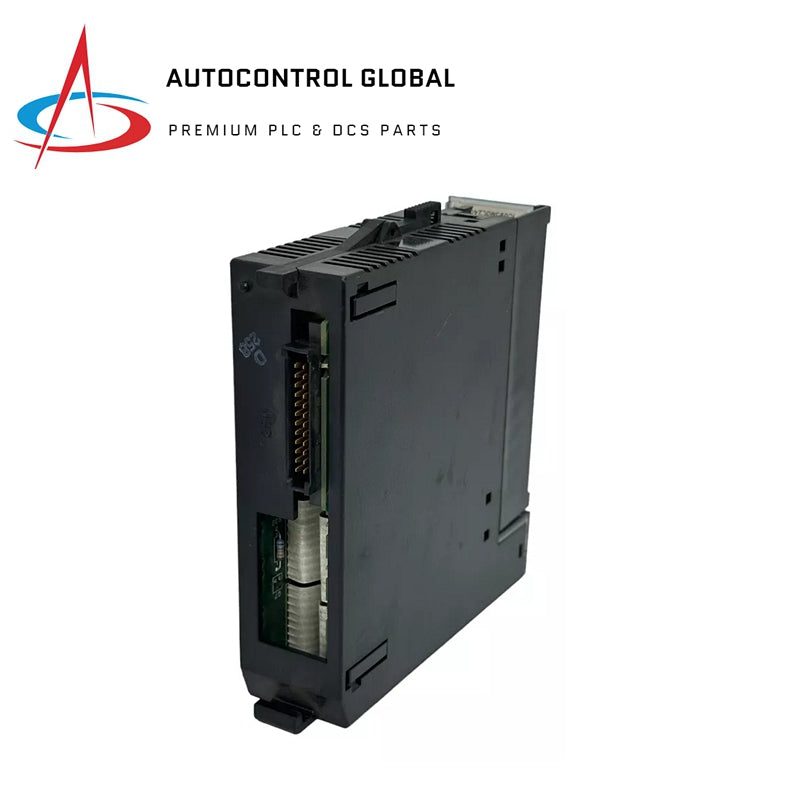

Серия 90-30 IC693ALG391 | Модуль аналогового вывода GE Fanuc

Обзор

IC693ALG391 — это аналоговый выходной модуль, разработанный для PLC серии 90-30 от GE Fanuc. Он обеспечивает выходные сигналы тока и напряжения, что делает его идеальным для систем промышленной автоматизации, требующих точной генерации аналоговых сигналов.

Ключевая информация

• Бренд : GE Fanuc
• Серия : Серия 90-30
• Номер детали: IC693ALG391.
• Тип продукта: Модуль аналогового вывода
• Каналы: Два выходных канала

Технические характеристики

Выходной сигнал

• Текущий выход: 0-20 мА / 4-20 мА
• Выходное напряжение: 1-5VDC / 0-5VDC
• Разрешение :
  • 4-20 мА: 4µA (1 LSB = 4µA)
  • 0-20 мА: 5µA (1 LSB = 5µA)
  • 1-5В: 1 мВ (1 LSB = 1 мВ)
  • 0-5В: 1,25 мВ (1 LSB = 1,25 мВ)
• Точность :
  • 4-20 мА: ±8µA при 25°C (77°F)
  • 0-20 мА: ±10µA при 25°C (77°F)
  • 1-5В: ±50 мВ при 25°C (77°F)
  • 0-5В: ±50 мВ при 25°C (77°F)

Электрические и энергетические требования

• Текущий розыгрыш:
  • 30 мА при 5 В постоянного тока
  • 215 мА при 24 В постоянного тока (от изолированной спинальной платы или пользовательского источника питания)
• Напряжение питания :
  • +24 В постоянного тока (от изолированного +24 В постоянного тока спинального соединения или пользовательского источника питания)
  • +5 В постоянном токе от спинального соединения
• Диапазон внешнего напряжения питания: 20-30 ВDC (обычно 24 ВDC)
• Изоляция : 1500 В переменного тока

Производительность и окружающая среда

• Скорость обновления: 5 мс (все каналы)
• Калибровка: Заводская калибровка на 4µA на счет
• Ширина модуля: 1 слот
• Максимальное напряжение: 25 В
• Индикатор состояния: Модуль в порядке

Физические характеристики

• Ток потребления шины: 30 мА от источника +5V; 215 мА от изолированного источника +24 VDC
• Внутреннее потребление энергии: 30 мА при 5 ВDC, 215 мА при 24 ВDC (изолированное)
