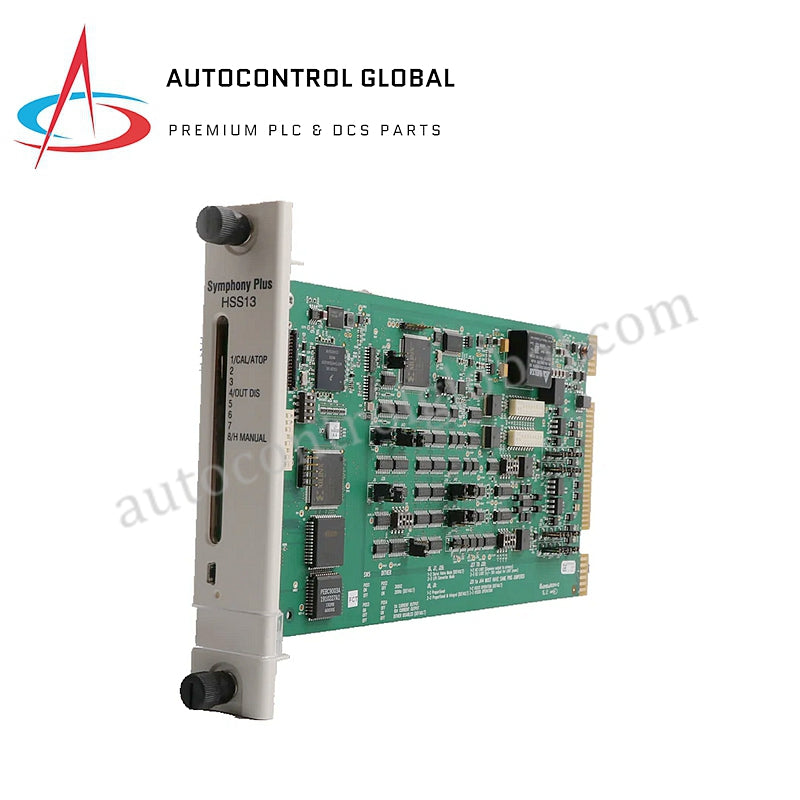

SPHSS13 Гидравлический сервомодуль ABB

Описание

Модуль гидравлического сервопривода ABB SPHSS13 предназначен для точного управления в гидравлических системах, обеспечивая надежную работу и гибкое подключение к различным аналоговым и цифровым входам/выходам.

Технические характеристики

• Рабочее напряжение:

• +5 VDC: ±5% при 576 мА типично

• +15 VDC: ±5% при 15 мА типично

• -15 VDC: ±5% при 12 мА типично

• +24 VDC: ±10% при 335 мА типично (от блока терминалов)

• Рассеиваемая мощность:

• +5 VDC: 2.88 Вт типично

• +15 VDC: 0.23 W типично

• -15 VDC: 0.18 W типично

• +24 VDC: 8.04 W типично

• Вторичные входы LVDT:

• Всего 4 аналоговых входа, 2 вторичных входа LVDT

• Входное сопротивление: 10 кОм дифференциальное

• Общий режим: 24 Vpp ±7 VDC

• Выходы первичного возбуждения LVDT:

• 2 аналоговых выхода: LVDT первичный 1 и 2

• Атмосферная частота: 400 Гц до 15 кГц

• Выходы катушки сервоклапана:

• 2 аналоговых выхода с защитой выходного сигнала сервопривода

• Серво режим: ±300 мА

• Режим I/H: 4-20 мА или 20-160 мА

• Выход панели измерителя положения: 1 аналоговый выход (масштабированный выход обратной связи)

• Необработанный выход обратной связи по положению: 1 аналоговый выход

• Вывод в тестовом режиме: 1 аналоговый выход

• Цифровые входы: 3 оптически изолированных (250 VDC) контактных входа (подъем, опускание и срабатывание смещения)

• Цифровые выходы: 1 независимый, оптически изолированный (250 VDC), выход открытого коллектора (жесткий ручной)

Экологические условия

• Рабочая температура: 0°C до 70°C (32°F до 158°F)

Размеры

• Ширина: 35.56 мм (1.40 дюйма)

• Высота: 177.80 мм (7.00 дюйма)

• Глубина: 298.45 мм (11.75 дюйма)
