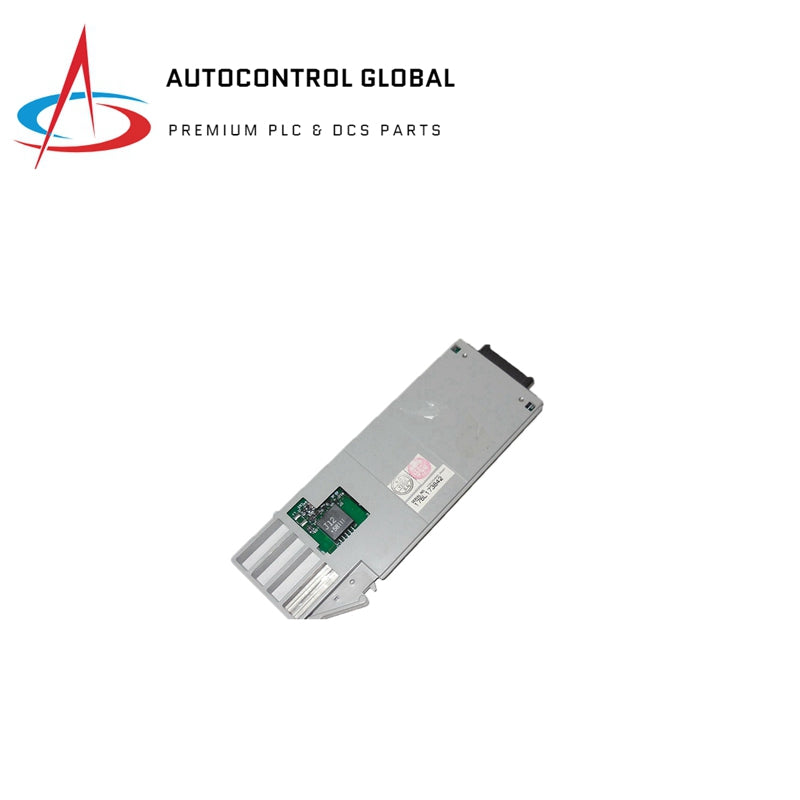

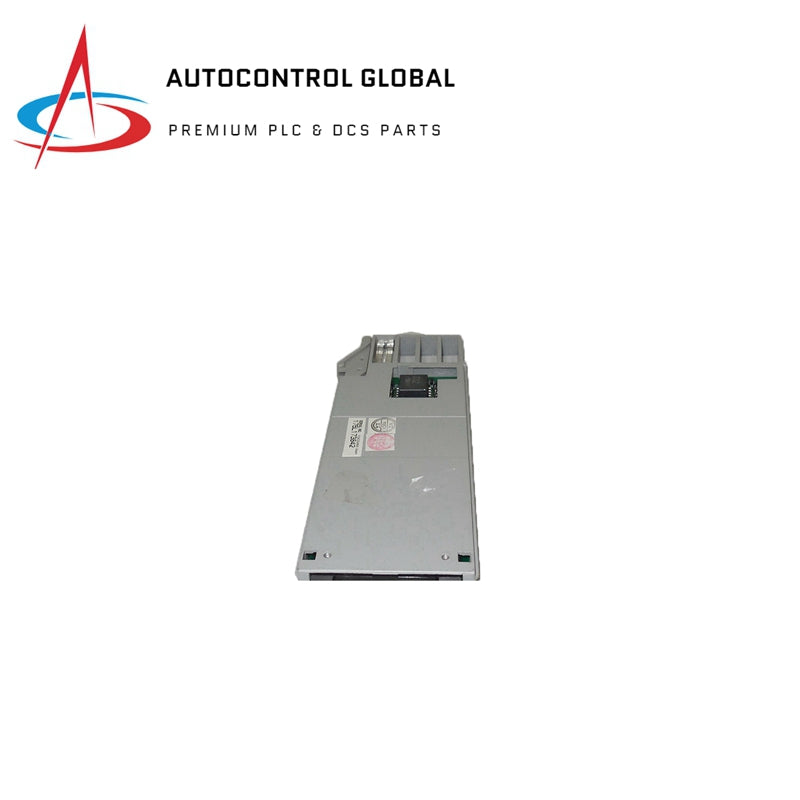

Модуль импульсного ввода Yokogawa APM11

Описание

APM11 преобразует замыкания контактов, импульсы напряжения и импульсы тока в аналоговые сигналы для использования системами управления.

Ключевая особенность

• Универсальный вход : обрабатывает сигналы включения/выключения контактов, импульсы напряжения и импульсы тока.
• Широкий диапазон частот : принимает входные частоты от 0 до 10 кГц.
• Быстрое обновление данных : предоставляет обновленные данные каждые 10 миллисекунд.
• Гибкий источник питания : работает от напряжения 12 В постоянного тока или 24 В постоянного тока.
• Источник питания передатчика : подает питание на внешние передатчики (ограниченный ток).
• Вспомогательный выход : обеспечивает транзисторный контактный выход для дополнительных функций.

Технические характеристики

• Входной сигнал : контакт, импульс напряжения, импульс тока (2-проводной или 3-проводной)
• Входная частота : от 0 до 10 кГц
• Период обновления данных : 10 мс
• Минимальная длительность импульса : 40 мкс
• Уровень входного сигнала : контакт, напряжение (3–24 В постоянного тока), ток (преобразованный в напряжение)
• Шунтирующий резистор : по выбору (200 Ом, 510 Ом, 1000 Ом)
• Вспомогательный выход : контакт транзистора с открытым коллектором (30 В постоянного тока, 30 мА)
