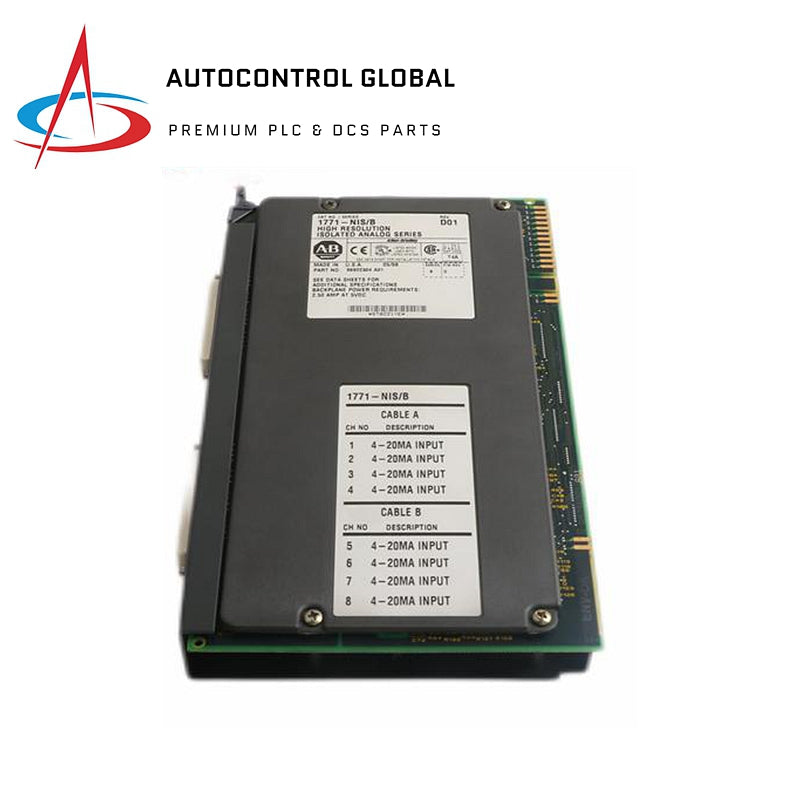

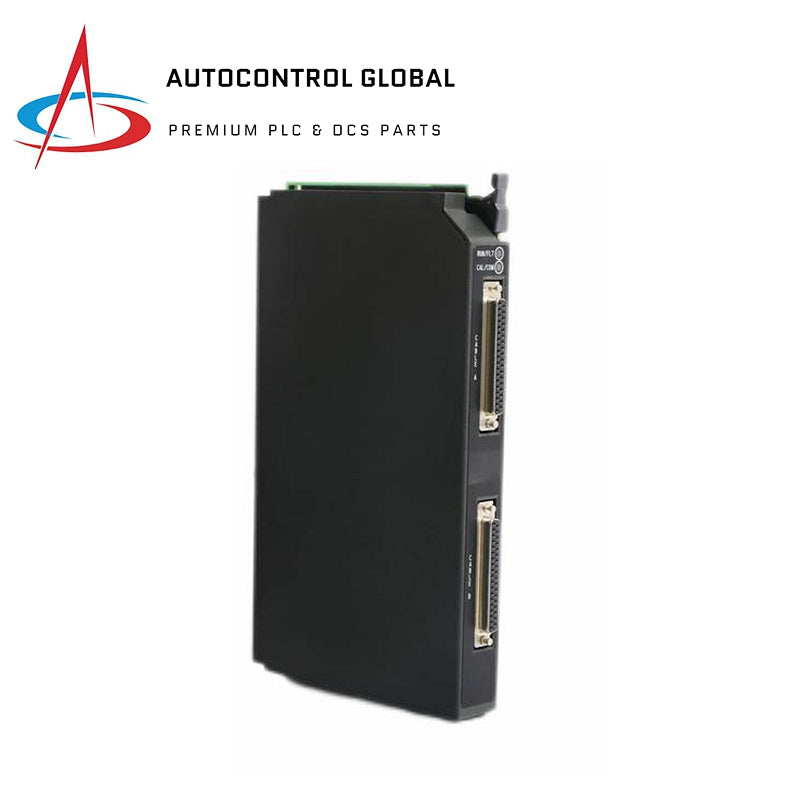

1771-NIS/B | Allen-Bradley PLC 5 vstupný modul | 1771-NIS séria B

Popis

• Výrobca: Rockwell Automation
• Číslo dielu: 1771-NIS/B
• Typ produktu: N-séria analógový I/O modul
• Značka: Allen-Bradley

technické údaje

• Vstupy: 8 (Aktuálne vstupy)
• Vstupné rozlíšenie: 4-20 mA (0,34 µA/bit)
• Prúd na zadnej doske: 2.9 A
• Formát dát: BDC alebo prirodzená binárna
• Typické oneskorenie signálu (vyp.):
  • AC: 45 ms (±15 ms)
  • DC: 50 ms

Výkon a spotreba

• Stratový výkon: 12W
• Napájanie slučky dodávaného modulu: 20-30V DC (rozsah 0 až 20mA)

Environmentálne

• Prevádzková teplota: 0 °C až 60 °C (32 °F až 140 °F)
• Relatívna vlhkosť: 5 % až 95 % (bez kondenzácie)

Výkon

• Aktuálny rozsah: 0,1 až 21 mA
• Impedancia: Maximálne 300Ω
• Spoločné odmietanie režimu: 150 dB (typické)
• Rejekcia v normálnom režime: 50 až 60 dB
• Odchýlka posunu: ±200 nA/°C
• Odchýlka zisku: ±95 ppm/°C
• Čas aktualizácie: Maximálne 25s
• Šírka pásma: 9 Hz

Ďalšie informácie

• Výstup: Žiadny
• RTP Voľba: 1771-RTP4
• Wiring Arm: 1771-WH
• Montáž: Montovateľné na rack
• Čas detekcie pre otvorený vstupný obvod: Maximálne 5s
• Ochrana proti prepätiu: 24V DC
• Spodná hranica: 3,2 mA
• Limit prekročenia rozsahu: 21 mA
• Kalibrácia vstupného kanála: 1 mA / 21 mA
