GE Fanuc DS200ACNAG1ADD Arcnet pripojovacia karta

Prehľad

DS200ACNAG1ADD je karta ARCNET pripojenia navrhnutá pre systém riadenia GE Mark V. Umožňuje LAN komunikáciu v rámci systému riadenia turbíny, čím tvorí súčasť rozsiahlej siete Mark V na riadenie plynových a parných turbín.

technické údaje

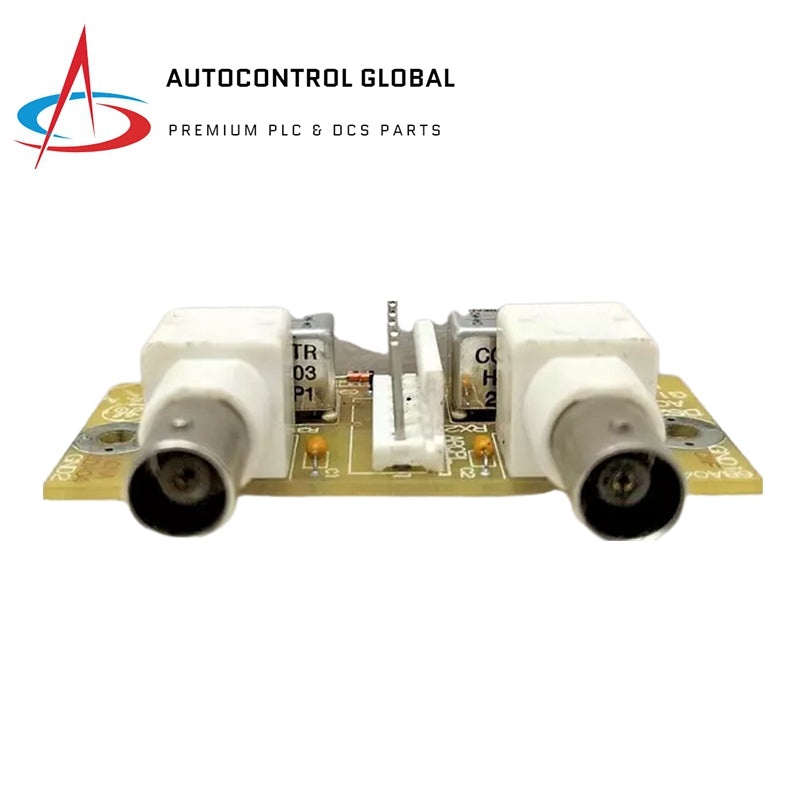

Komponenty dosky:

• Štyri kovové filmové rezistory (R1 až R4)
• Tri kondenzátory (C1 až C3)
• Jedna dióda
• Dve factory-vyvrtané diery s kovovými podložkami (GND1/GND2)
• Dva relé s reléovými schémami na hornej ploche

Komunikačné zariadenia:

• Vertikálny kolíkový terminálový konektor: 6 kolíkov
• Dva BNC konektory (pravouhlé, samičie) pre koaxiálne káble

Funkčné vlastnosti:

• Signály dosky putujú z hlavného procesora (LDCC) na rozhranie operátora riadenia turbíny prostredníctvom komunikácie ARCNET.
• Relé uľahčujú smerovanie signálov a komunikáciu.

Aplikácie

• Integrácia systémov: Súčasť systému riadenia turbín GE Mark V, používaného na riadenie a monitorovanie prevádzky turbín.
• Pripojenie: Umožňuje komunikáciu ARCNET LAN pre integráciu systémov a prenos signálov medzi komponentmi

Fyzické špecifikácie

Vlastnosti dosky:

• Malá doska s minimálnymi komponentmi
• Továrou vyvŕtané otvory pre uzemnenie a relé
