GE Fanuc | IC693MDL645 | Modul logického vstupu

Prehľad

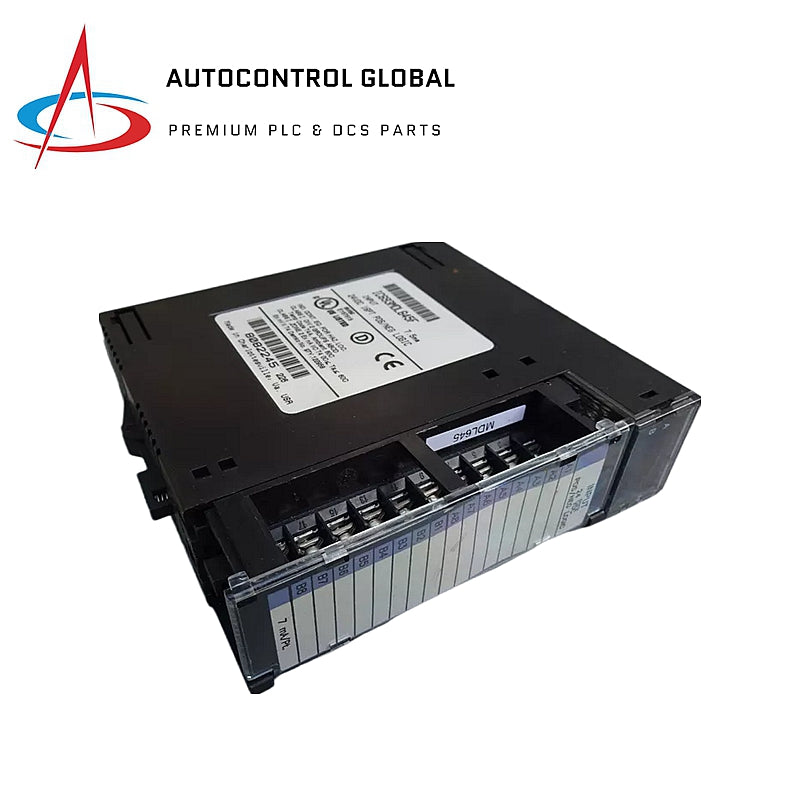

GE Fanuc IC693MDL645 je modul vstupu s pozitívnou/negatívnou logikou série 90-30 navrhnutý na prepojenie s vstupnými zariadeniami, ako sú tlačidlá, koncové spínače a snímače blízkosti. Má 16 vstupných kanálov a je kompatibilný s DC vstupnými signálmi 0-30V.

Kľúčové špecifikácie

• Výrobca: GE Fanuc
• Séria: Séria 90-30
• Číslo produktu: IC693MDL645
• Rozsah vstupného napätia: 0-30 VDC
• Nominálne vstupné napätie: 24VDC
• Vstupný prúd: 7 mA
• Počet bodov: 16
• Typ modulu: Pozitívny/Negatívny diskrétny vstup
• Čas odpovede: 7 ms (ZAP/VYP)
• Typ konektora: Svorkovnica (20 skrutiek)
• Interná spotreba energie: 80 mA pri 5 VDC, 125 mA pri 24 VDC (izolované)
• Kompatibilná základňa: Série 90-30 5-slotová alebo 10-slotová základňa

Vlastnosti

• Široký rozsah napätia: Podporuje vstupné signály 0-30 VDC.
• Efektívna spotreba energie: Vyžaduje 80 mA pri 5 VDC a 125 mA pri 24 VDC na prevádzku.
• LED indikátory: Poskytuje 16 LED indikátorov pre monitorovanie stavu v reálnom čase pre každý kanál.
• Vysoká izolácia: Hodnotená na 1500V izoláciu medzi poľovou stranou a logickou stranou.
• Kompaktný dizajn: Zmestí sa do jedného slotu základnej dosky Series 90-30.

Aplikácie

• Priemyselná automatizácia: Ideálne na prepojenie s rôznymi vstupnými zariadeniami v riadiacich systémoch.
• Ovládanie turbín a strojov: Zabezpečuje spoľahlivé spracovanie vstupných signálov pre priemyselné stroje.

Inštalácia a riešenie problémov

• Jednoduchá inštalácia: Montuje sa priamo na základňu systému 90-30 PLC (5-slot alebo 10-slot).
• Indikátory stavu: LED indikátory pomáhajú diagnostikovať problémy so signálom, čím zabezpečujú plynulú prevádzku.
• Vstupná skupina: Jedna vstupná skupina s spoločným terminálom pre zjednodušené zapojenie.

Výkon

• Čas reakcie: 7 ms ON/OFF reakcia, zabezpečujúca rýchle zistenie vstupu.
• Úrovne napätia: Napätie v zapnutom stave je 11,5-30 VDC, napätie v vypnutom stave je 0-5 VDC.
• Aktuálne hodnotenia: Prúd v zapnutom stave je 3,2 mA (minimálne), prúd v vypnutom stave je 1,1 mA.

Požiadavky na napájanie

• Interné použitie energie: 80 mA pri 5 VDC, 125 mA pri 24 VDC izolované od zadnej dosky alebo napájania dodávaného používateľom.
