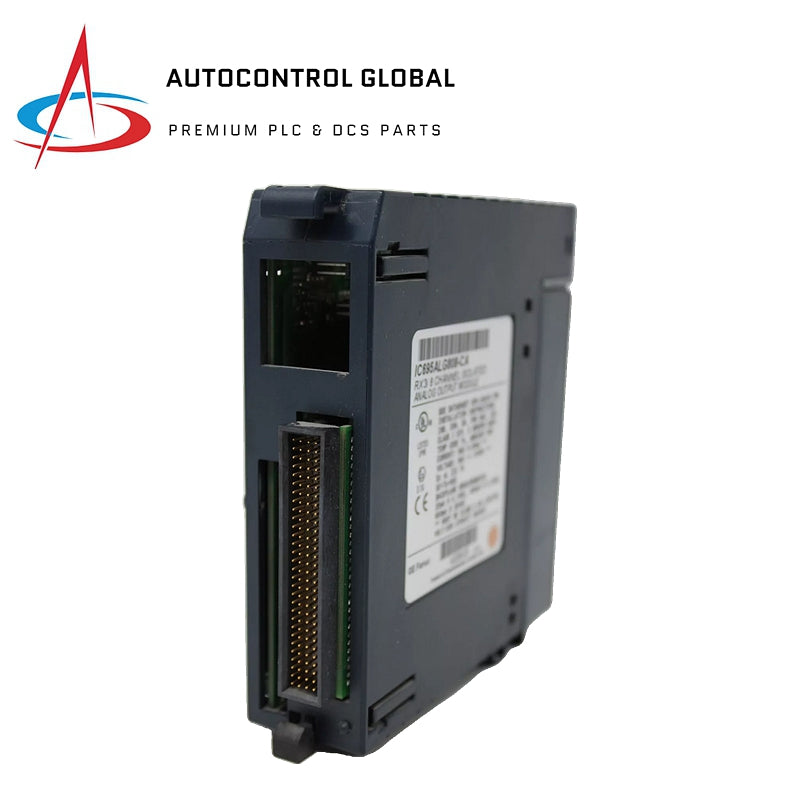

GE Fanuc | IC695ALG808 | Izolovaný analógový výstupný modul

Prehľad

IC695ALG808 je izolovaný analógový výstupný modul pre systém PACSystem Rx3i. Má 8 výstupných kanálov s širokým rozsahom prúdových a napäťových výstupov, čo ponúka flexibilitu v priemyselnej automatizácii.

technické údaje

• Výstupné rozsahy:
  • Prúd: 0-20mA, 4-20mA
  • Napätie: +/-10V, 0-10V
• Napájanie :
  • Zadná doska: 80mA pri 3.3V
  • Externé: 19,2V až 30V (max. 600mA)
• rozlíšenie :
  • +/-10V: 15,9 bitov
  • 0 až 10 V: 14,9 bitov
  • 0 až 20mA: 15,9 bitu
  • 4 až 20mA: 15,6 bitov
• Presnosť :
  • 0,15 % FS pri 25 °C
  • 0,25 % FS pri 60 °C
  • Degraduje na +/-1% FS pri silnom RF rušení
• Frekvencia aktualizácie: Približne 8 ms (závislé od času skenovania I/O)
• Čas ustálenia: 2ms (0 až 95%)

Pridané vlastnosti

• Ochrana proti prepätiu :
  • Aktuálne: -30V po dobu 60s, +30V po dobu 1 hodiny
• Izolácia: 2550VDC na 1 sekundu
• Teplotné zníženie výkonu: Pozrite sa na krivky zníženia výkonu
• Výstupné zaťaženie :
  • Aktuálne: 1350 Ohmov max
  • Napätie: 2 kOhmy min
