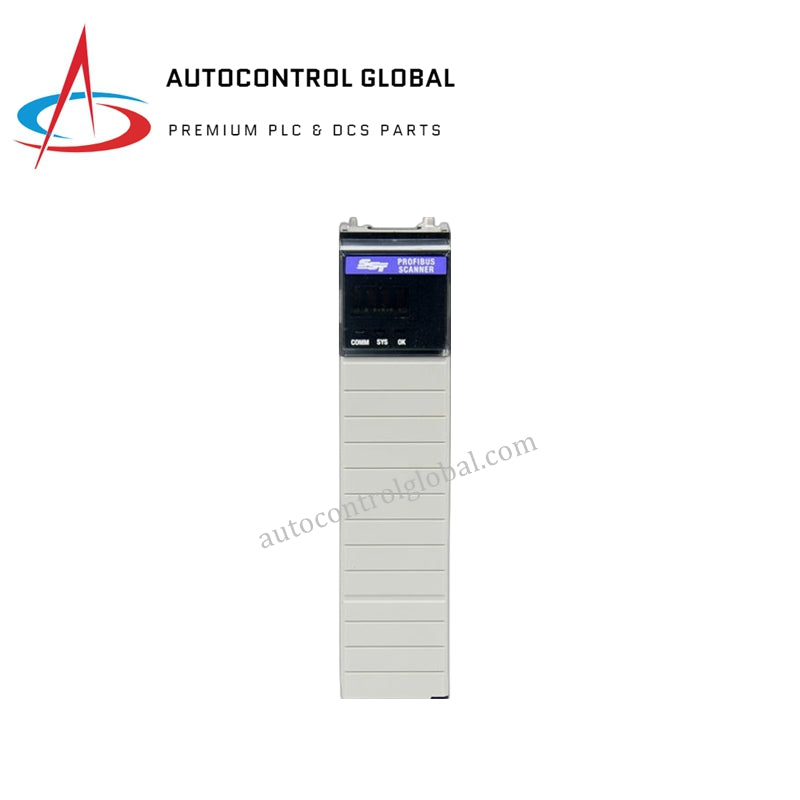

SST-PB3-CLX Honeywell Profibus skener modul na sklade

Prehľad produktov

Molex SST-PB3-CLX Series PROFIBUS Master and Slave ControlLogix Communication Modules uľahčujú bezproblémové pripojenie medzi Rockwell ControlLogix ovládačmi a PROFIBUS sieťami. Tieto moduly sú navrhnuté tak, aby fungovali ako PROFIBUS-DP Master a/alebo Slave zariadenia, čo umožňuje efektívnu výmenu dát s iným PROFIBUS-kompatibilným vybavením. SST-PB3-CLX-RLL modul prichádza s "Add-On-Profile" (AOP) pre jednoduchú integráciu do systému ControlLogix pomocou softvéru RSLogix 5000.

Vlastnosti modulu

• Komunikačné protokoly: Podporuje protokoly PROFIBUS-DP Master a/alebo Slave.
• Režimy prenosu dát:
  • Priamy režim: Mapuje PROFIBUS dáta priamo do obrazu I/O procesora (496 vstupných bajtov / 496 výstupných bajtov).
  • Režim stránkovania: Umožňuje prístup k 1984 vstupným bajtom a 1968 výstupným bajtom PROFIBUS dát z používateľom definovanej dátovej oblasti v pamäti Logix CPU.

Integrácia softvéru

• Add-On-Profile (AOP): Umožňuje jednoduchú integráciu do systému ControlLogix prostredníctvom RSLogix 5000.
• Diaľková knižnica odkazov: Umožňuje diaľkové monitorovanie a zmeny konfigurácie prostredníctvom softvéru na konfiguráciu BradCommunications SST Profibus DP Master.
• Kompatibilita RSLinx: Preposiela dáta cez softvér RSLinx od Rockwell Automation prostredníctvom Ethernetu.
• Podpora siete: Kompatibilné s CIP sieťami ako EtherNet/IP alebo ControlNet pre miestne alebo vzdialené konfigurácie rackov.

Schopnosti výmeny dát

• Lokálny rack: Priame pripojenie k backplane ControlLogix.
• Diaľkový rack: Pripojenie cez CIP siete pre rozšírený dosah.

Kľúčové vlastnosti

• Bezproblémová konektivita: Bez námahy spája Rockwell ControlLogix ovládače s PROFIBUS sieťami.
• Flexibilný prenos dát: Podporuje priamy a stránkovací režim pre všestranné spracovanie dát.
• Jednoduchá integrácia: Prichádza s AOP pre jednoduché nastavenie pomocou RSLogix 5000.
• Diaľkové monitorovanie: Poskytuje funkciu na diaľkové monitorovanie a aktualizáciu konfigurácií PROFIBUS.
• Rozsiahla podpora sietí: Kompatibilné s rôznymi CIP sieťami, zvyšujúce flexibilitu nasadenia.
• Vysoká kapacita dát: Podporuje až 1984 vstupných bajtov a 1968 výstupných bajtov v režime stránkovania pre komplexnú výmenu dát.
