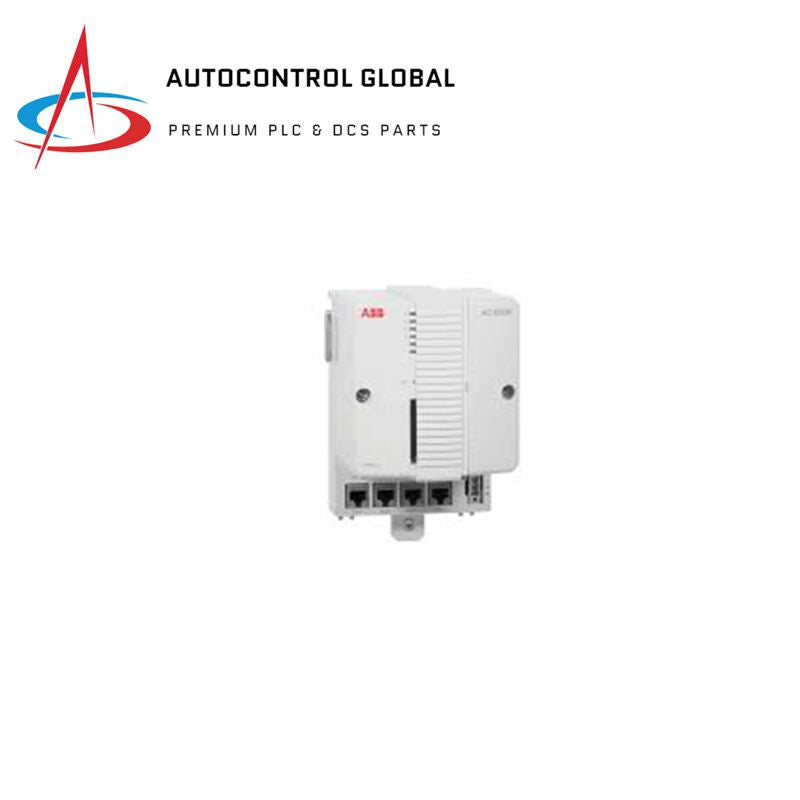

ABB CI845 3BSE078767R1 Ethernet FCI Modülü

CI845 Ethernet Fieldbus İletişim Arayüzü Modülü (FCI)
CI845 Ethernet Fieldbus İletişim Arayüzü Modülü (FCI), S800 I/O veya Select I/O'yu AC 800M kontrolörlerine bağlamak için çok önemlidir. Yedekli kurulumlar için TU860 veya TU865 Ethernet Saha İletişim Arayüzü MTU'larında iki CI845 modülü gereklidir.

özellikler ve faydalar

• Tek veya Yedekli Kullanım: Her iki yapılandırmayı da destekler.
• G/Ç Desteği: Ethernet üzerindeki Select I/O ve S800 ile uyumludur.
• Modül Kapasitesi: 12 adede kadar tekli veya 12 yedekli S800 G/Ç modülünü destekler.
• Kanal Kapasitesi: 192'ye kadar Seçilmiş G/Ç kanalını yönetir.
• Güç Kaynağı: Tekli veya yedekli 24V güç kaynaklarıyla kullanılabilir.
• Yerleşik Özellikler: Güç oylaması, güç kaynağı denetimi, kabin sıcaklığı ölçümü, teşhis, yumuşak sıralama, optimize edilmiş mühendislik, HART v7, HART geçişi ve Olay Sırasını içerir.
• Çalışırken Değiştirme: Sistemi kapatmadan değiştirmeye olanak tanır.
• Tehlikeli Alan Kullanımı: Güvenlik amacıyla mekanik kilitleme ve anahtarlama ile tehlikeli alanlarda kullanıma uygundur.

Genel bilgi

• Makale numarası: 3BSE075853R1
• İletişim Protokolü: Ethernet
• Tür: Ethernet FCI Modülü
• Efendi veya Köle: Köle
• HART Desteği: Evet
• SOE (Olaylar Sırası): Evet
• Artıklık: Evet
• Çalışırken Değiştirme: Evet
• Yüksek Bütünlük: Yok
• Kendinden Güvenlik: Yok
• Mekanik: G/Ç'yi seçin

Detaylı Veriler

• İzolasyon: Güç kaynağı ile G/Ç modülleri arasında galvanik izolasyon
• Teşhis: Dahili donanım denetimi, iletişim denetimi, dahili güç denetimi, gelen sistem gücü A ve B'nin denetimi, kabin sıcaklığı denetimi
• Güç Tüketimi: 5 W
• Tehlikeli Alanlarda Kurulum: Evet

Çevre ve Sertifikasyon

• Çalışma Sıcaklığı: -40 °C ila +70 °C
• Depolama Sıcaklığı: -40 °C ila +85 °C
• Kirlilik Derecesi: Kirlilik Derecesi 2 acc. IEC 60664-1'e göre
• Bağıl Nem: %5 - 95, yoğunlaşmayan
• Rakım: -1000 - 5000 m (kısıtlamalar geçerlidir)
• Mekanik Çalışma Koşulları: IEC 61131-2
• EMC: IEC/EN 61000-6-4, IEC/EN 61000-6-2
• Aşırı Gerilim Kategorileri: Kategori II acc. IEC 60664-1'e göre
• Koruma Sınıfı: IP20 acc. IEC 60529'a göre
• CE İşareti: Evet
• UKCA: Evet
• Elektrik Güvenliği: IEC/EN 61010-1, UL 61010-1, CSA-C22.2 No. 61010-1-12, IEC/EN 61010-2-201, UL 61010-2-201 , CSA C22.2 No.61010-2-201
• Denizcilik Sertifikası: DNV, ABS
• Aşındırıcı Atmosfer: G3
• RoHS Uyumluluğu: AB RoHS, BAE RoHS, CN RoHS
• WEEE Uyumluluğu: AB
• Tehlikeli Alan ATEX: II 3G Ex nA IIC T4 Gc, II 3G Ex ec IIC T4 Gc, II 3G Ex ic nA IIC T4 Gc, II 3G Ex ic ec IIC T4 Gc
• Tehlikeli Alan IECEx: II 3G Ex nA IIC T4 Gc, II 3G Ex ec IIC T4 Gc, II 3G Ex ic nA IIC T4 Gc, II 3G Ex ic ec IIC T4 Gc
• Tehlikeli Konum ABD/KAN: CL I, ZN 2, AEx ec IIC T4 Gc, Ex ec IIC T4 Gc X, CL I, ZN 2, AEx nA IIC T4 Gc, Ex nA IIC T4 Gc X , CL I, DIV 2, Grup A-D T4
• Tehlikeli Alan CCC: Ex ec IIC T4 Gc, Ex ec ic IIC T4 Gc

Boyutlar

• Genişlik: 30 mm
• Derinlik: 121,7 mm
• Yükseklik: 135 mm
• Ağırlık (taban dahil): 225 g
