F6217 | F6217 | HİMA | 8 Katmanlı Analog Giriş Modülü

Genel Bakış

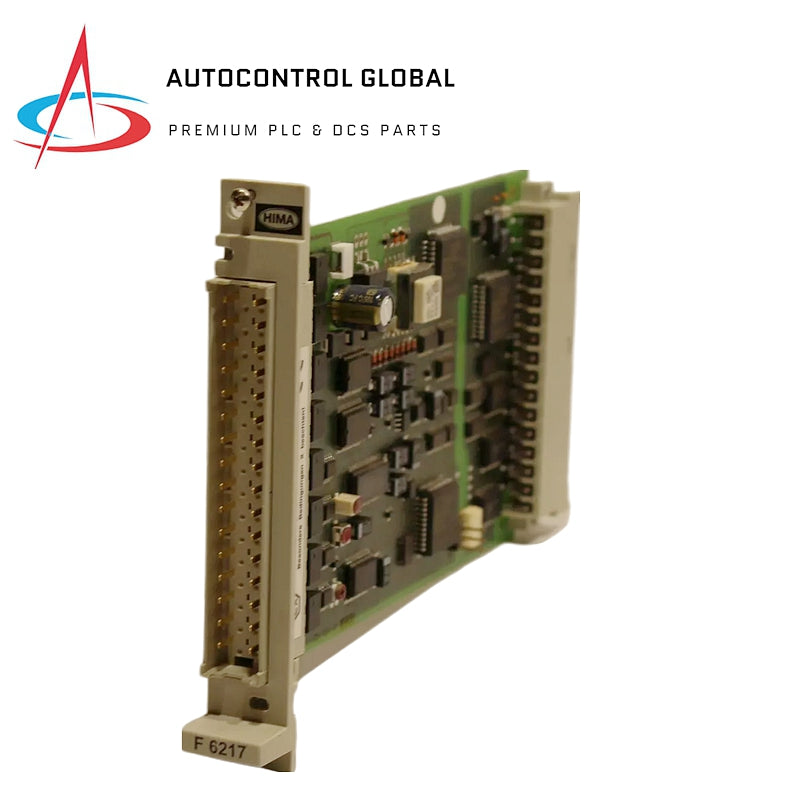

F 6217 (F6217) HIMA tarafından üretilen, güvenlikle ilgili uygulamalar için tasarlanmış 8 kanallı bir analog giriş modülüdür. Akım girişlerini (0/4...20 mA) ve voltaj girişlerini (0...5/10 V) destekler, entegre güvenlik izolasyonu ile birlikte gelir. Modül, AK6/SIL3 standartlarına göre test edilmiştir ve kritik sistemler için yüksek çözünürlük ve güvenilir güvenlik performansı sunar.

Temel Özellikler

• Girişler :
  • Mevcut: 0/4...20 mA
  • Voltaj: 0...5/10 V
  • Maksimum Giriş Voltajı: 7.5 V
  • Maksimum Giriş Akımı: 30 mA
• Çözünürlük :
  • 12 bit, 0 mV = 0 ve 5.5 V = 4095
• Kesinlik :
  • Temel Hata: %0.1 25°C'de
  • Çalışma Hatası: 0.3% 0...+60°C'de
  • Güvenlik için Hata Limiti: %1
• Emniyet :
  • AK6/SIL3'e göre test edilmiştir
  • Güvenlik İzolasyonu Dahil
  • Elektrik Gücü: 200 V GND'ye karşı

Performans ve Test

• Ölçüm Güncellemesi:
  • 50 ms
• Güvenlik Zamanı:
  • <450 ms
• Giriş Direnci :
  • 100 kOhm
• Zaman Sabiti:
  • Yaklaşık 10 ms
• Yedekli İşlemci Sistemi:
  • Mikrodenetleyicilerin, belleğin ve giriş filtrelerinin kendi kendine test edilmesi
  • Doğrusallık, çapraz konuşma ve G/Ç veri yolu iletişimi testleri

İnşaat ve Alan Gereksinimleri

• Alan Gereksinimi:
  • 4 TE (Modüler tasarım)

İşletme verisi

• Gerilim :
  • 5 V DC: 80 mA
  • 24 V DC: 50 mA
