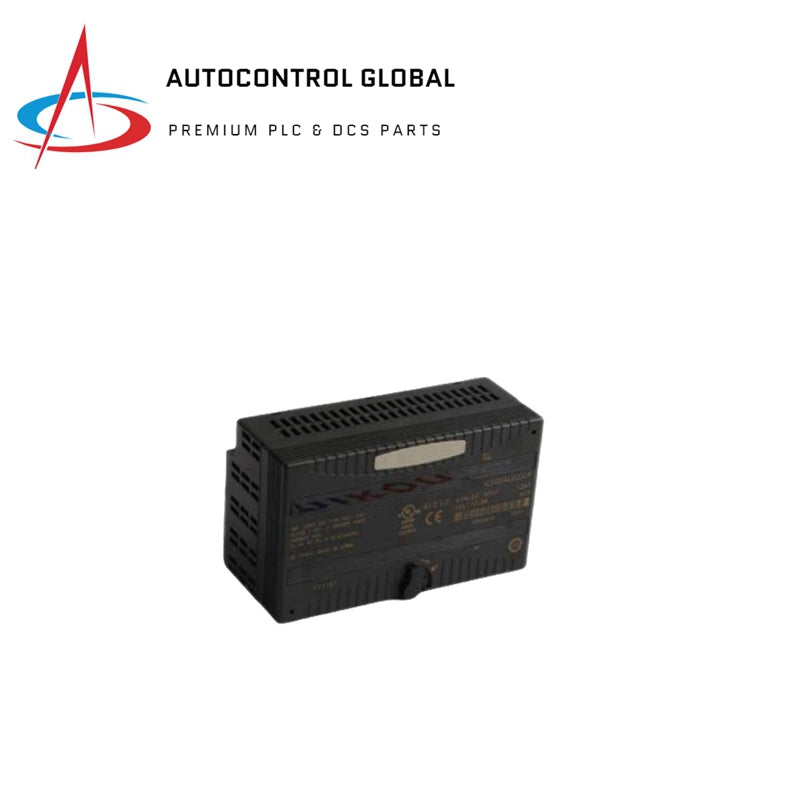

GE Fanuc IC200ALG230 Versamax Analog Giriş Modülü

Tanım

VersaMax Analog Giriş Modülü IC200ALG230, GE Fanuc Automation tarafından üretilen VersaMax serisinin bir parçasıdır. Bu modül dört voltaj girişi veya dört akım girişiyle arayüz oluşturur. Akım başına 12 bit voltajı ve dört adede kadar tek uçlu kanal içeren bir grubu destekler.

Özellikler

• Giriş gerilimi:
  • Çift kutuplu: +/-10VDC (varsayılan)
  • Tek kutuplu: 0 ila 10V (yapılandırılabilir)
• Giriş Akımı: 4 - 20mA
• Giriş Empedansı:
  • Voltaj modu için maksimum 126kOhm
  • Akım modu için maksimum 200 Ohm
• 25°C'de doğruluk: Tam ölçeğin ±%0,3'ü, tam ölçeğin maksimum ±%0,5'i
• Çözünürlük: 2,5mV = hem iki kutuplu hem de tek kutuplu modlar için 8 sayım
• Filtre Yanıtı: 5.0ms
• Modül Başına Güncelleme Oranı: 0.4ms

Özellikler:

• Kanallar: 4 tek uçlu, bir grup
• Arka panel akım tüketimi: 5V çıkışta maksimum 125 mA
• Yapılandırma parametreleri: Aralık seçimi, Mod seçimi (taşıyıcıdaki atlama telleri)
• Teşhis: Dahili Güç Kaybı
• LED Göstergeler:
  • INT PWR LED'i dahili olarak üretilen alan gücünün mevcut olduğunu gösterir
  • Tamam LED'i arka panel gücünün mevcut olduğunu gösterir
