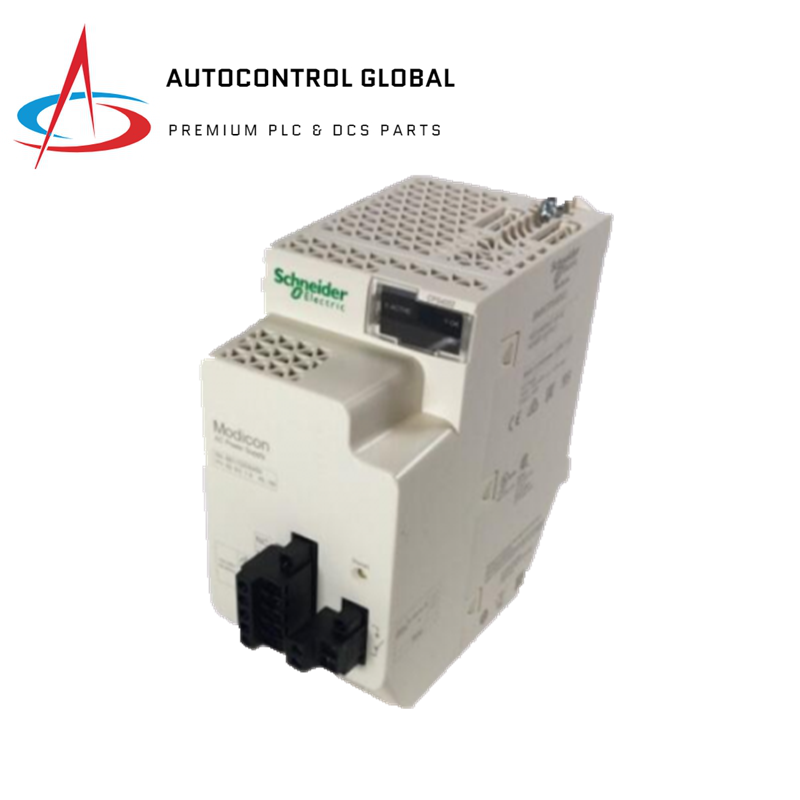

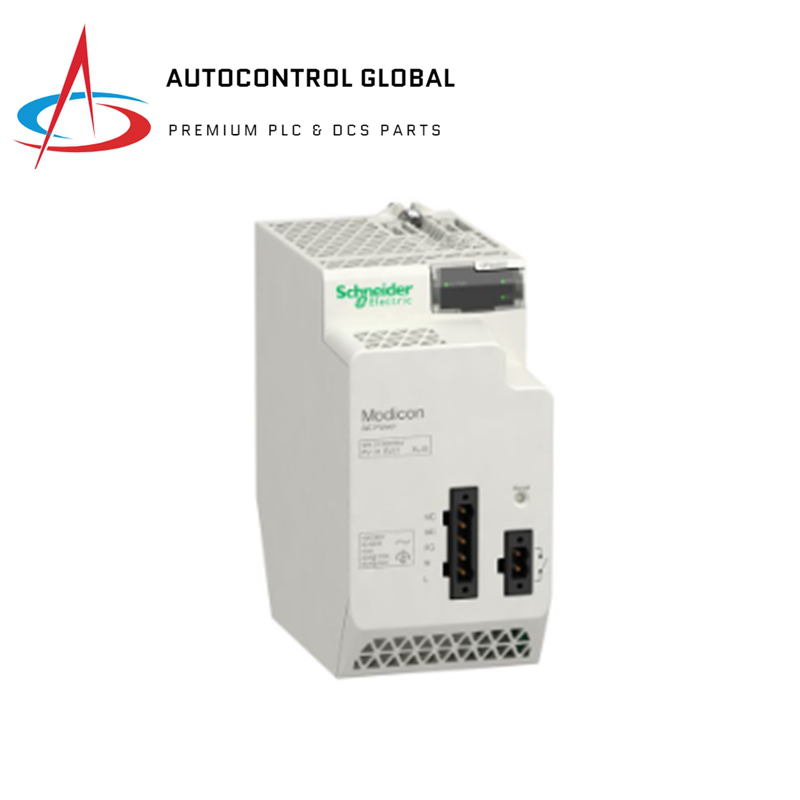

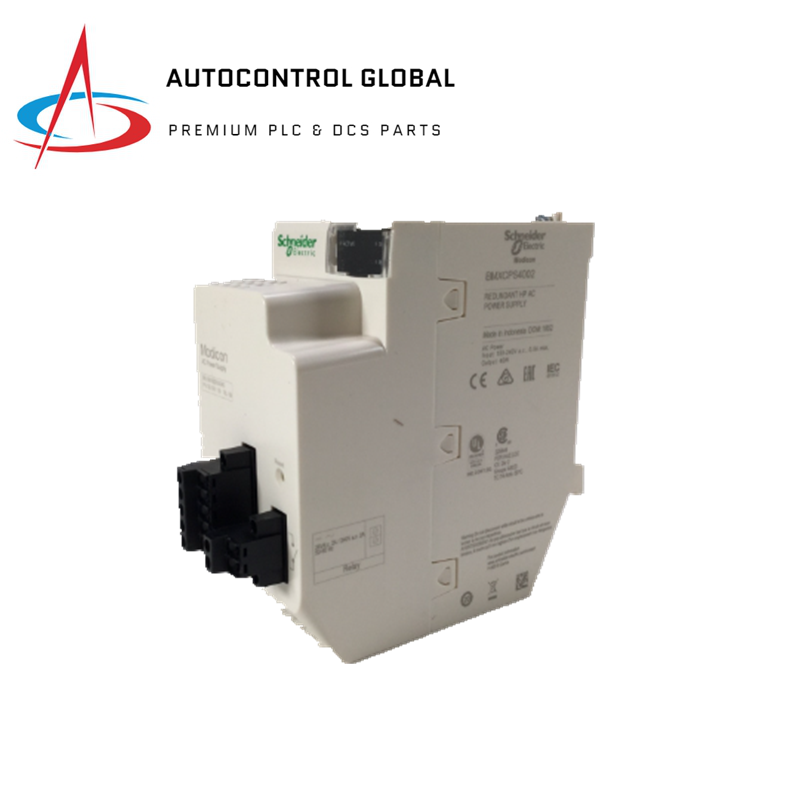

Schneider BMXCPS4002 Güç Kaynağı Modülü

Ana Bilgiler

• Ürün Yelpazesi: Modicon X80
• Ürün veya Bileşen Türü: Güç kaynağı modülü
• Arka Panel Uyumluluğu: Tüm arka paneller
• Ağ Üzerinden Kullanılabilen Gelişmiş Tanılamalar:
  • Sıcaklık algılama
  • Yedeklilik testi
  • Çalışma süresi
  • Yedeklilik bilgisi
  • Kalan ömür
• Birincil Gerilim: 100...240 V
• Besleme Devresi Türü: AC
• İkincil Güç:
  • G/Ç modülü mantık güç kaynağı için 3,3 V DC'de (32…140 °F / 0…60 °C) 18 W
  • 3,3 V yüklü değilse G/Ç modülü güç kaynağı ve işlemci için 24 V DC'de (32…140 °F / 0…60 °C) 40 W

Tamamlayıcı Bilgiler

• Birincil Gerilim Sınırı: 85...264 V
• Ağ Frekansı: 50/60 Hz
• Ağ Frekans Sınırları: 47…63 Hz
• Görünen Güç: 0,13 kVA
• Giriş Akımı:
  • 240 V'da 0,55 A
  • 115 V'da 1,01 A
• Ani akım:
  • 120 V'da 30 A
  • 240 V'da 60 A
• Aktivasyonda I²t:
  • 115 V'da 1 A².s
  • 230 V'da 4 A².s
• Aktivasyonda:
  • 115 V'da 0,1 A.s
  • 230 V'da 0,15 A.s
• MTBF Güvenilirliği: 792000 H
• Koruma Türü:
  • Dahili sigortaya birincil devrede erişilemiyor
  • İkincil devrede aşırı yük koruması
  • İkincil devrede aşırı gerilim koruması
  • İkincil devrede kısa devre koruması
• İkincil Gerilimde Akım:
  • G/Ç modülü mantık güç kaynağı için 3,3 V DC'de 5,5 A
  • G/Ç modülü güç kaynağı ve işlemci için 24 V DC'de 1,67 A
• W cinsinden Maksimum Güç Dağılımı: 8,5 W
• Durum LED'i:
  • Gerilim varlığı için 1 LED (Yeşil) (OK)
  • 1 LED (Yeşil) yedeklilik için OK
  • Güç kaynağı durumu için 1 LED (Yeşil)
• Kontrol Türü: Soğuk yeniden başlatma için RESET düğmesi
• Elektriksel bağlantı:
  • 2 alarm rölesi için 1 konnektör
  • 5 hatlı besleme için 1 konnektör, koruyucu topraklama
• Yalıtım direnci:

  • = 100 MOhm birincil/toprak

  • = 100 MOhm birincil/ikincil

• Net Ağırlık: 1,12 lb (0,51 kg)

Çevre

• Mikro kırılmalara karşı bağışıklık: 1 ms
• Dielektrik gücü:
  • G/Ç modülü mantık güç kaynağı için 1500 V birincil/ikincil
  • G/Ç modülü güç kaynağı ve işlemci için 1500 V birincil/ikincil
  • Sensör güç kaynağı için 2300 V birincil/ikincil
  • 1500 V birincil/toprak
  • 500 V 24 V sensör çıkışı/topraklama
• Titreşim Direnci: 3 gn
• Şok Direnci: 30 gn
• IP Koruma Derecesi: IP20
• Direktifler:
  • 2014/35/EU - Düşük voltaj direktifi
  • 2014/30/EU - Elektromanyetik uyumluluk
• Çevresel Özellik:
  • 3C3 EN/IEC 60721-3-3
  • 3C4 EN/IEC 60721-3-3
• Depolama için Ortam Hava Sıcaklığı: -40…185 °F (-40…85 °C)
• Çalışma için Ortam Hava Sıcaklığı: 32…140 °F (0…60 °C)
• Bağıl Nem: 55 °C'de (131 °F) yoğunlaşmasız %5…95
• Koruyucu Tedavi: TC
• Konform Kaplama: Humiseal 1A33
• Çalışma Yüksekliği: 0...6561,68 ft (0...2000 m) (düşük faktörlü 2000...5000 m)

Sipariş ve Gönderim Detayları

• Kategori: US1PC3418160
• İndirim Programı: PC34
• GTIN: 3606480927560
• İade edilebilirlik: Evet
• Menşe Ülkesi: Endonezya

Paketleme Üniteleri

• Paket 1 Ünite Türü: PCE
  • Paket 1'deki Ünite Sayısı: 1
  • Paket 1 Yüksekliği: 3,48 inç (8,83 cm)
  • Paket 1 Genişliği: 6,96 inç (17,68 cm)
  • Paket 1 Uzunluğu: 9,85 inç (25,019 cm)
  • Paket 1 Ağırlığı: 21,55 oz (611,0 g)
• Paket 2'nin Birim Türü: S03
  • Paket 2'deki Ünite Sayısı: 6
  • Paket 2 Yüksekliği: 11,81 inç (30 cm)
  • Paket 2 Genişliği: 11,81 inç (30 cm)
  • Paket 2 Uzunluğu: 15,75 inç (40 cm)
  • Paket 2 Ağırlığı: 10,01 lb (4,54 kg)
• Paket 3'ün Birim Türü: P06
  • Paket 3'teki Ünite Sayısı: 48
  • Paket 3 Yüksekliği: 29,53 inç (75 cm)
  • Paket 3 Genişliği: 23,62 inç (60 cm)
  • Paket 3 Uzunluğu: 31,50 inç (80 cm)
  • Paket 3 Ağırlığı: 110,23 lb (50 kg)

Sözleşmeli Garanti

• Garanti: 12 ay
