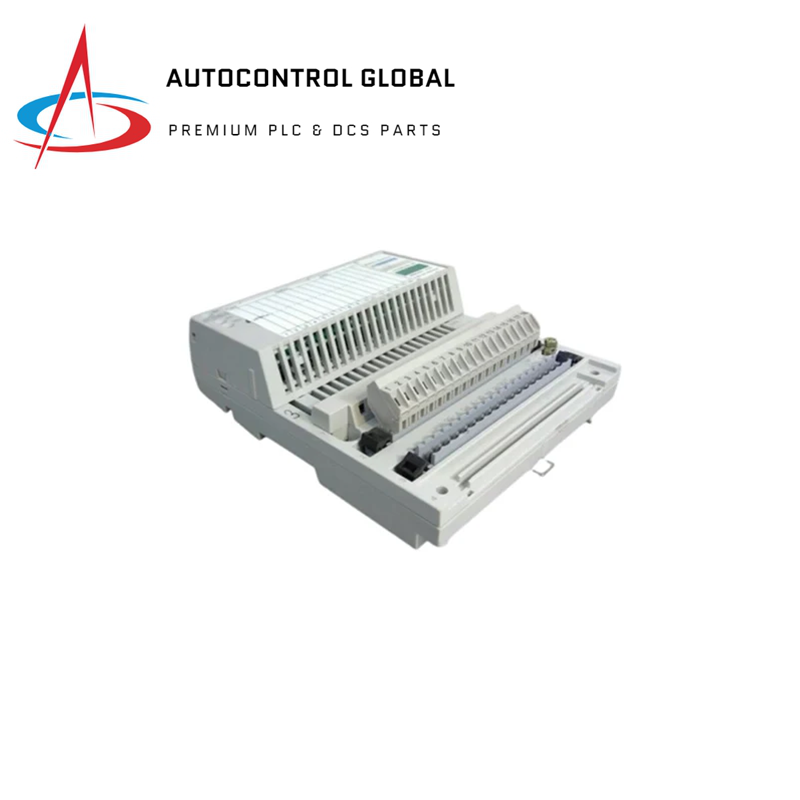

Schneider Electric 170AAO92100 Analog çıkış Modülü

Ana Özellikler

• Ürün Yelpazesi: Modicon Momentum otomasyon platformu
• Ürün veya Bileşen Türü: Analog çıkış tabanı
• Analog Çıkış Numarası: 4
• Veri Formatı: Tam 16 bit imzalı

Analog Çıkış Özellikleri

• Analog Çıkış Aralığı:
  • +/- 10 V, 12 bit + işaret, >= 1 kOhm
  • 4...20 mA, 12 bit + işaret, <= 0,6 kOhm

Performans özellikleri

• Maksimum Yük Kapasitesi: 1 µF
• Mutlak Doğruluk Hatası:
  • Tam ölçeğin +/- %0,2'si +/- 10 V @ 77 °F (25 °C)
  • Tam ölçeğin +/- %0,25'i +/- 10 V @ 140 °F (60 °C)
  • Tam ölçeğin +/- %0,4'ü 4...20 mA @ 77 °F (25 °C)
  • Tam ölçeğin +/- %0,5'i 4...20 mA @ 140 °F (60 °C)
• Sıcaklık Kayması:
  • %10 oFS/°C +/- 10 V @ 140 °F (60 °C)
  • %30 oFS/°C 4...20 mA @ 140 °F (60 °C)
• Güncelleme Süresi: 2 ms
• Tam Ölçek:
  • 10 V +/- 10 V
  • 2 mA 4...20 mA

Elektriksel Özellikler

• Başarısız Durum: Beklet
• Kanallar ve Toprak Arası İzolasyon: 1 dakika için 500 V AC
• Maksimum Güç Tüketimi: 8,5 W
• Koruma Türü: Dahili 2 A yavaş vuruş, Çıkış kısa devre koruması

Fiziksel Özellikler

• Modül Formatı: Standart
• Yükseklik: 4,9 inç (125 mm)
• Derinlik: 1,9 inç (47,5 mm)
• Genişlik: 5,6 inç (141,5 mm)
• Net Ağırlık: 0,474 lb (0,215 kg)

çevresel özellikler

• Ürün Sertifikaları: UL, CSA
• Koruyucu Tedavi: TC
• Elektrostatik Boşalmaya Karşı Direnç: 4 kV kontak IEC 801-2, 8 kV havada IEC 801-2
• Elektromanyetik Alanlara Direnç: 9,1 V/m (10 V/m) 80...1000 MHz IEC 801-3
• Çalıştırma için Ortam Hava Sıcaklığı: 32...140 °F (0...60 °C)
• Depolama için Ortam Hava Sıcaklığı: -40...185 °F (-40...85 °C)
• Bağıl Nem: %95, yoğunlaşmasız
• Çalışma Yüksekliği: <= 16404,2 ft (5000 m)
