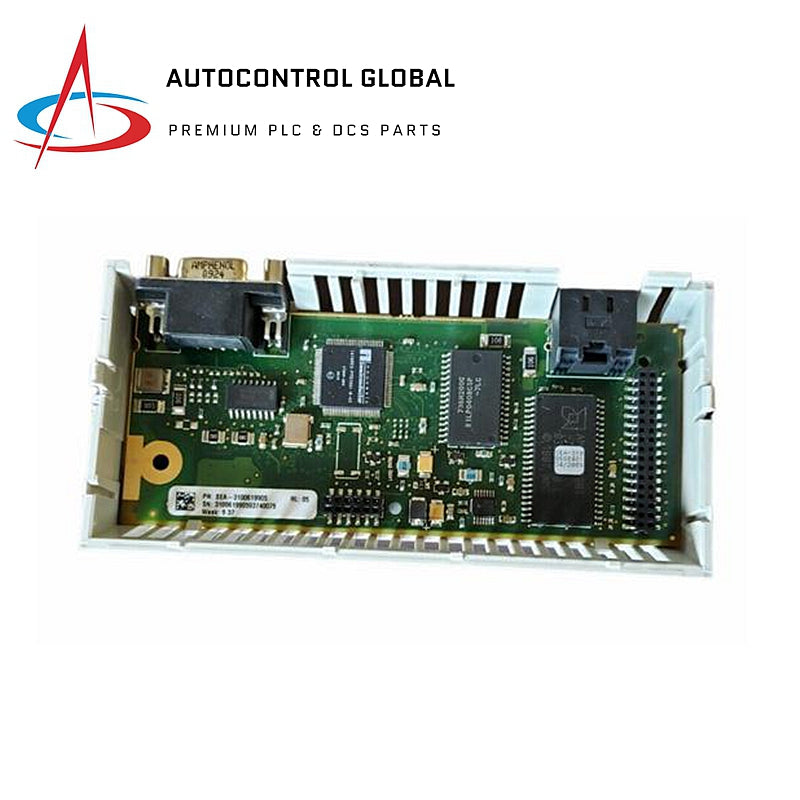

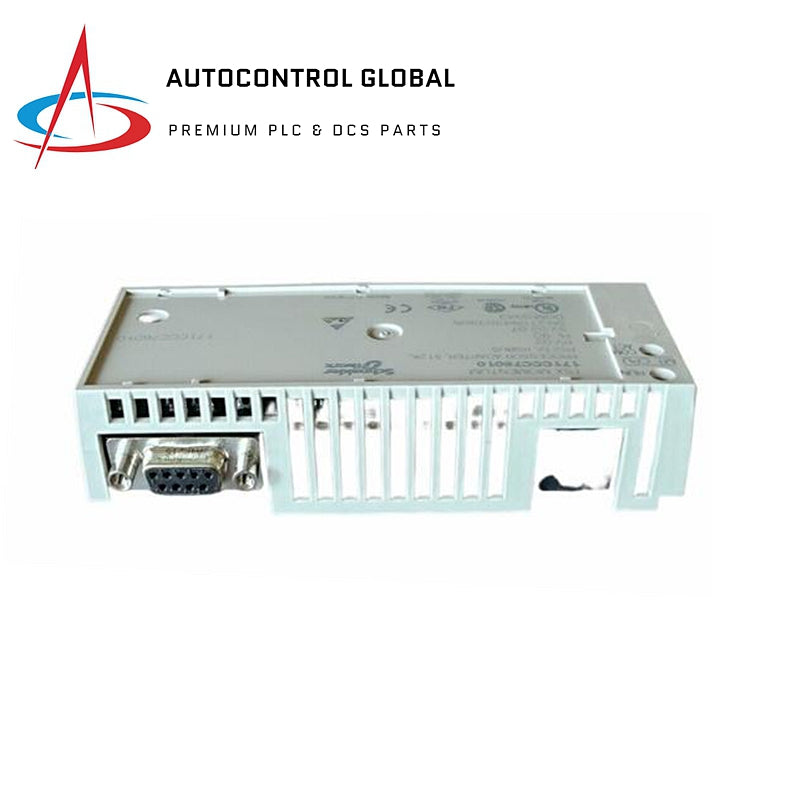

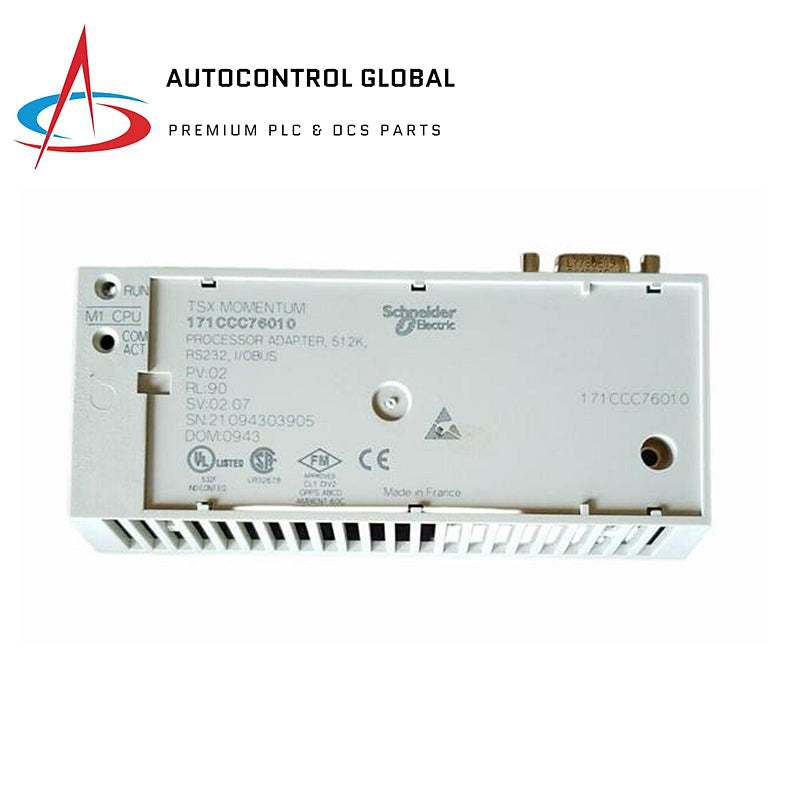

171CCC76010 | Schneider M1/M1E Prozessoradapter

Überblick

Der 171CCC76010 ist ein M1/M1E-Prozessoradapter von Schneider Electric, konzipiert für den Einsatz mit der Automatisierungsplattform Modicon Momentum. Es erleichtert die Verbindung der M1/M1E-Prozessoren mit dem System und bietet eine robuste Lösung für industrielle Automatisierungsanwendungen.

Hauptmerkmale

• Softwarekompatibilität:
  • Konzept V2.6
  • Modsoft ≥ V2.5
  • ProWORX 32
  • ProWORX NxT V2.0
• Kommunikationsprotokoll : Modbus
• Prozessor :
  • X86-basiert (Intel, AMD)
  • Taktfrequenz: 32 MHz
• Diskrete I/O-Prozessorkapazität: 8192 I/8192 O
• Erinnerung :
  • Flash: 512 kB
  • Arbeitsspeicher: 512 kB
  • Datenspeicher: 24 kB
  • Programmspeicher: 18 kB (LL984), 240 kB (IEC)
• Material: Lexan
• Wortlänge: 16-Bit

Ergänzende Spezifikationen

• Nennversorgungsspannung: 5,0 V DC ± 5 %
• Versorgung: Durch Momentum I/O-Basis
• Genaue Zeit für 1 Kinanweisung: 1 ms
• I/O-Prozessorkapazität registrieren: 26048 I/26048 O
• E/A-Limit: 8192 Bits max
• E/A-Wörter/Drop:
  • 128 I/O für Concept
  • 80 E/A für ProWORX
• Anzahl der Ports: 1 E/A-Bus, 1 RS232C nicht isoliert
• Kennzeichnung : CE
• Produktgewicht: 0,09 lb (0,042 kg)

Umweltverträglichkeit

• Betriebstemperatur: 0...60°C (32...140°F)
• Lagertemperatur: -40...85°C (-40...185°F)
• Relative Luftfeuchtigkeit: 5...96 % ohne Kondensation
• Betriebliche Höhe: 2000 m (6561,68 ft)
• Schockbeständigkeit: ≤ 15 gn Spitze (Dauer = 11 ms) halbe Sinuswelle Beschleunigung
• Vibrationsfestigkeit: 0,75 mm d.a., 1 gn

Zertifizierungen und Standards

• Zertifizierungen :
  • CUL
  • FM Klasse 1 Abteilung 2
  • KEIN Typ 250
  • UL
