6AV6643-0CD01-1AX1 | Siemens Touch Panel

Überblick

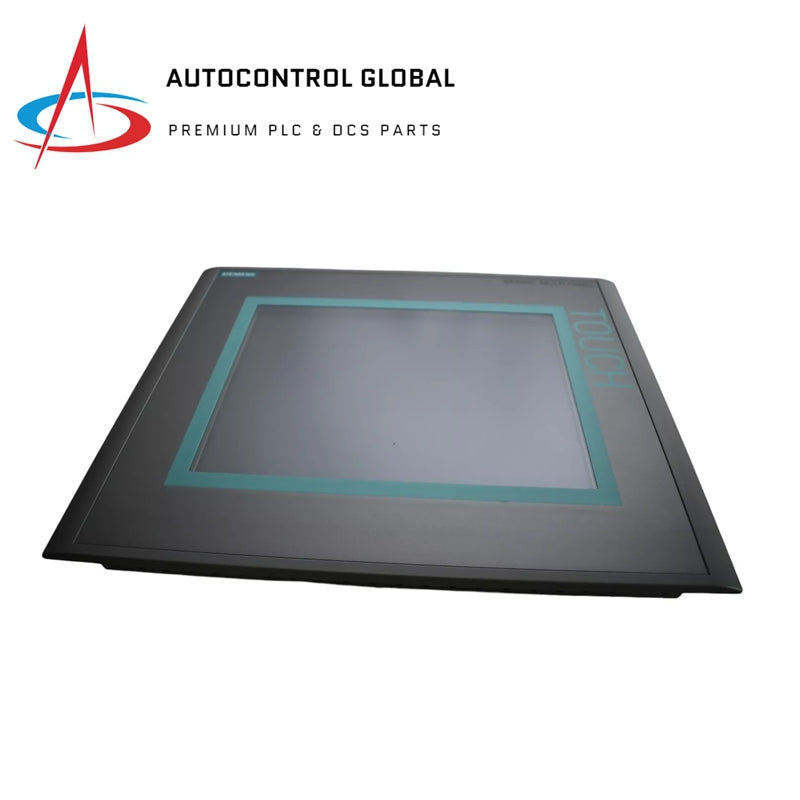

Das 6AV6643-0CD01-1AX1 ist ein 10-Zoll-TFT-Touchpanel von Siemens, das für den Einsatz in industriellen Steuerungssystemen konzipiert ist. Es verfügt über eine hochentwickelte hochauflösendes Display und robuste Kommunikationsoptionen.

Display-Spezifikationen

• Bildschirmgröße : 10,4 Zoll
• Auflösung: 640 x 480 Pixel
• Farben: 65,536
• Hintergrundbeleuchtung: 50.000 Stunden MTBF bei 25 °C

Bedienelemente

• Steuerungstyp: Touchscreen (resistiv)
• Tastaturen: Numerisch, alphanumerisch, hexadezimal

Anschluss und Montage

• Anschlüsse: USB (für Maus, Tastatur, Barcodeleser)
• Montage: Vertikal, max. 35° Neigung

Prozessor und Speicher

• Prozessor: ARM
• Speicher: 6 MB Benutzerdaten, 128 MB max. RAM

Schnittstellen und Protokolle

• Ethernet : 1 Anschluss
• RS-485: 1 Port
• RS-422: 1 Port
• USB : 2 Anschlüsse
• Protokolle: PROFINET IO, PROFIBUS, MODBUS

Umweltbedingungen

• Betriebstemperatur: 0 °C bis 50 °C
• Lagertemperatur: -20 °C bis 60 °C
• Luftfeuchtigkeit: Max. 90 % während des Betriebs

Sicherheit und Schutz

• Schutz: IP65 vorne, IP20 hinten
• Zertifizierungen: CE, UL, cULus

System Integration

• Betriebssystem : Windows CE
• Konfigurationstools: WinCC flexible Standard
• Gerätekompatibilität: Siemens S7, Modicon, Allen Bradley, Mitsubishi

Dimensionen und Gewicht

• Breite: 335 mm
• Höhe: 275 mm
• Tiefe : 61 mm
• Gewicht : 2,65 kg

Zusatzfunktionen

• Sprachen: 16 Online-Sprachen
• Nachrichtensystem: 32 Alarmklassen, 4.000 Nachrichten
• Rezeptverwaltung: 300 Rezepte, 64 KB Speicher
• Sicherheit: 50 Benutzergruppen, 32 Benutzerrechte
