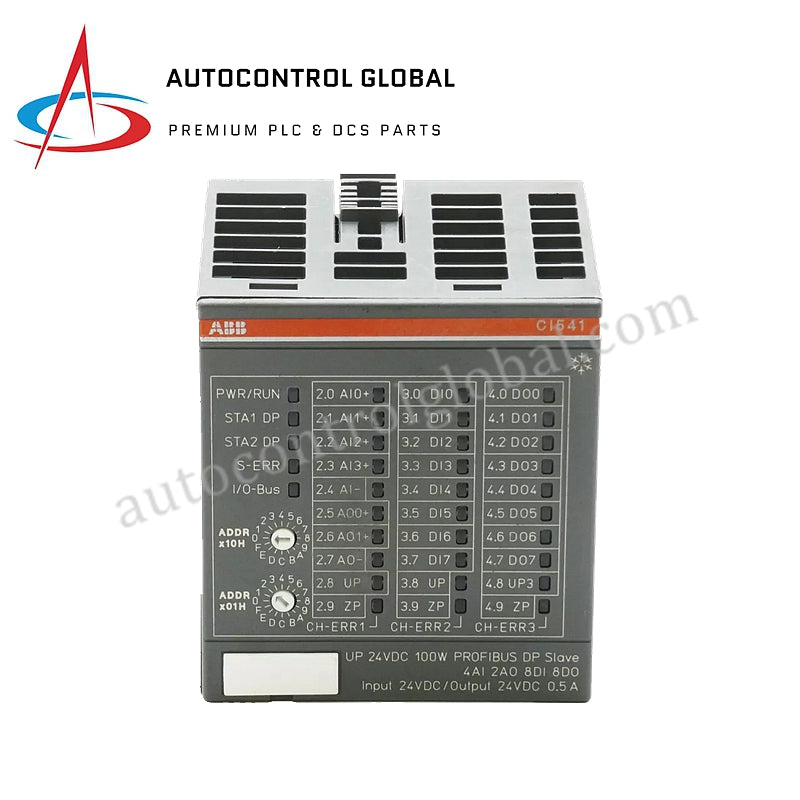

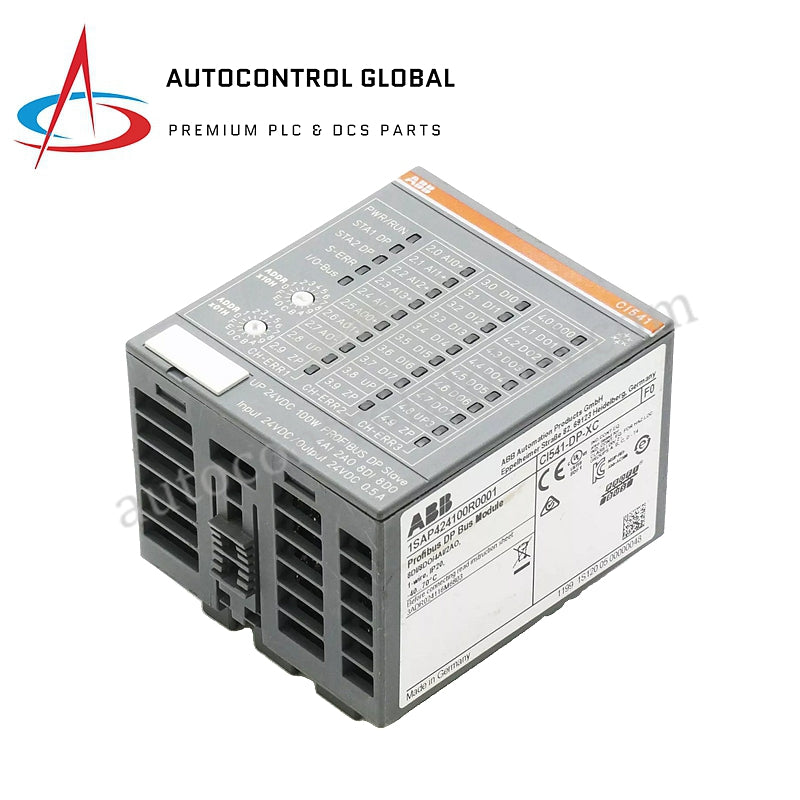

AC500 CI541-DP | ABB-PROFIBUS-DP-Kommunikationsschnittstellenmodul

Überblick

• Produkttyp: PROFIBUS DP-Kommunikationsschnittstellenmodul
• E/A-Kanäle: 8 digitale Eingänge (DI), 8 digitale Ausgänge (DO), 4 analoge Eingänge (AI), 2 analoge Ausgänge (AO)
• Versorgungsspannung: 24 V DC (für Ein- und Ausgänge)

Elektrische und betriebliche Parameter

• Derzeitiger Verbrauch:
  • Über UP (Normalbetrieb): 0,2 A
  • Über UP3: 0,06 A + 0,5 A pro Ausgang (max.)
• Verlustleistung: Max. 10 A (Nennschutzsicherung)
• Max. Belastung für Klemmen: 10 A

Kommunikation und Isolation

• Schnittstelle: PROFIBUS DP
• Galvanische Trennung: Zwischen der PROFIBUS-Schnittstelle und dem Rest des Moduls

Verkabelung und Anschlüsse

• Stromanschlüsse:
  • Klemmen 2.8 & 3.8 für +24 V (UP)
  • Klemme 4.8 für +24 V (UP3)
  • Klemmen 2.9, 3.9, 4.9 für 0 V (ZP)
