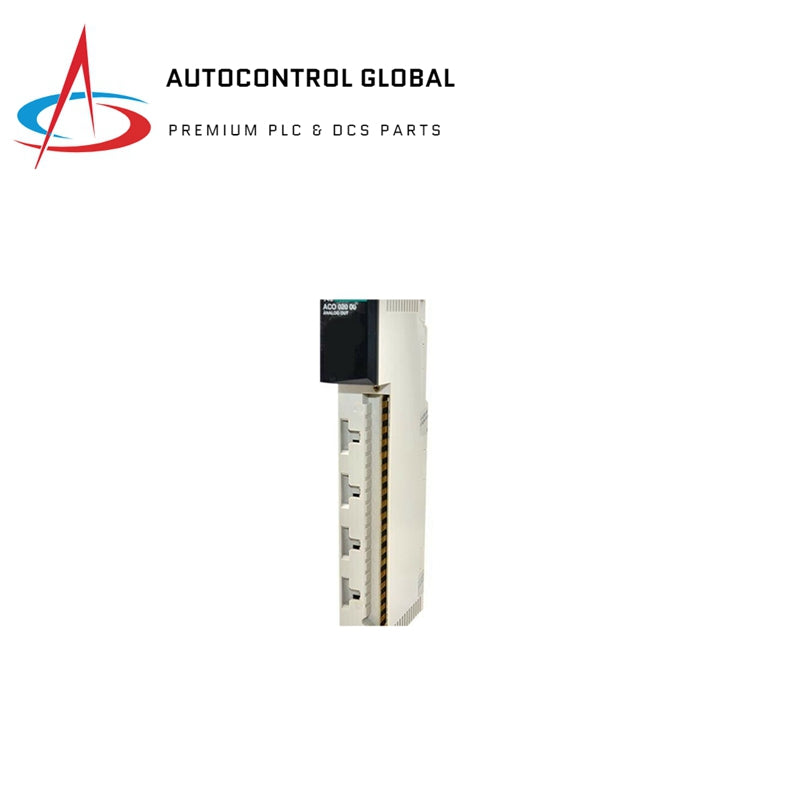

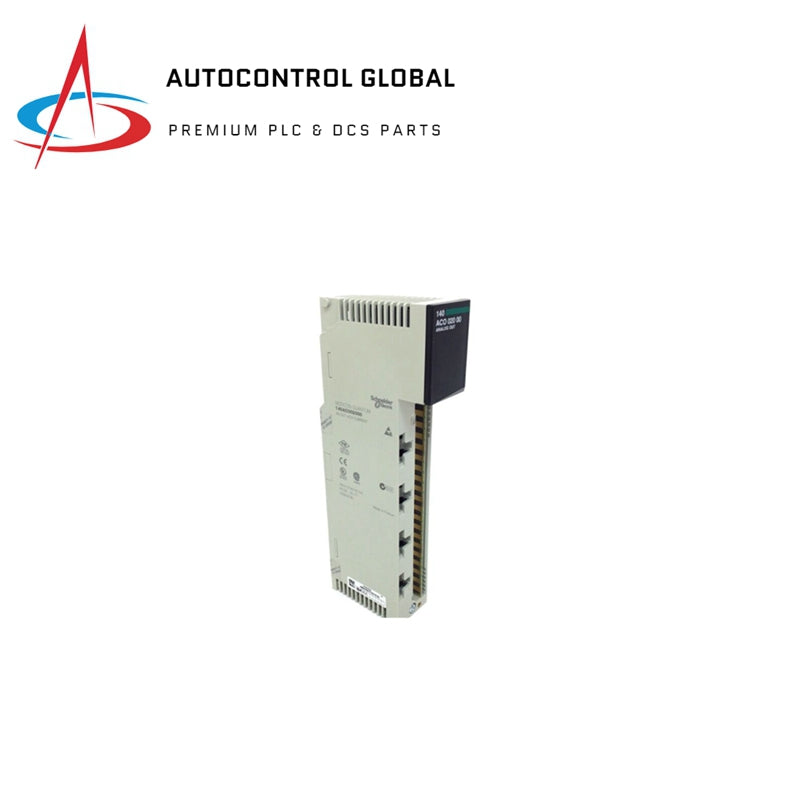

Schneider 140ACO02000 Analogausgangsmodul

Hauptspezifikationen

• Produktpalette: Automatisierungsplattform Modicon Quantum
• Produkt- oder Komponententyp: Analoges Ausgangsmodul

Ergänzende Spezifikationen

• Analogausgang Nummer: 4
• Adressierungsanforderung: 4 Ausgabewörter
• Schleifenspannung: 12…30 V DC
• Maximaler Spannungsabfall: <30 V bei 20 mA
• Bereich: 4...20 mA, 0...4096 Zähler, 12 Bit bipolarer Strom
• GenauigkeitAbsoluter Genauigkeitsfehler: +/- 0,20 % des Skalenendwerts bei 77 °F (25 °C)
• Linearität: +/- 1 LSB
• Genauigkeitsdrift je nach Temperatur: +/- 0,004 % des Skalenendwerts/°C, maximal +/- 0,007 % des Skalenendwerts/°C
• IsolierungZwischen Kanälen: 500 V, 47...63 Hz AC; 750 V für 1 Minute Gleichstrom
• LeistungAktualisierungszeit: 3 ms
• Einstellzeit: 900 µs auf +/- 0,1 % des Endwerts
• Fehlertyp: Offener Stromkreis 4...20 mA
• Busstrombedarf: 480 mA
• Maximale Verlustleistung: 5,3 W
• Externer Strombedarf: 12...30 V
• Kennzeichnung: CE
• Lokale Signalisierung:
  • Bei vorhandener Buskommunikation (Aktiv): 1 LED (grün)
  • Bei externer Störung: 1 LED (rot)
  • Bei eingeschaltetem Kanal: 4 LEDs (grün)
  • Bei Kanalfehler: 4 LEDs (rot)
• Modulformat: Standard
• Nettogewicht: 0,66 lb (0,3 kg)

Umfeld

• Produktzertifizierungen
  • FM Klasse 1 Abteilung 2
  • cUL
• Normen:
  • CSA C22.2 Nr. 142
  • UL 508
• Beständigkeit gegenüber elektromagnetischen Feldern: 9,14 V/m (10 V/m) 80…2000 MHz IEC 801-3
• Umgebungslufttemperatur:
  • Für den Betrieb: 32…140 °F (0…60 °C)
  • Zur Lagerung: -40…185 °F (-40…85 °C)
• Relative Luftfeuchtigkeit: 95 % ohne Kondensation
• Bestell- und Versanddetails:
• Kategorie: US1PC2118155
• Rabattplan: PC21
• GTIN: 3595861126572
• Rückgabemöglichkeit: Ja
• Herkunftsland: USA

Verpackungseinheiten

• Einheitstyp des Pakets 1: PCE
• Stückzahl im Paket 1: 1
• Abmessungen Paket 1:
  • Höhe: 4,8 cm
  • Breite: 16,5 cm
  • Länge: 31,5 cm
  • Gewicht: 457,0 g (16,12 oz)
• Vertragliche Gewährleistung: 12 Monate
