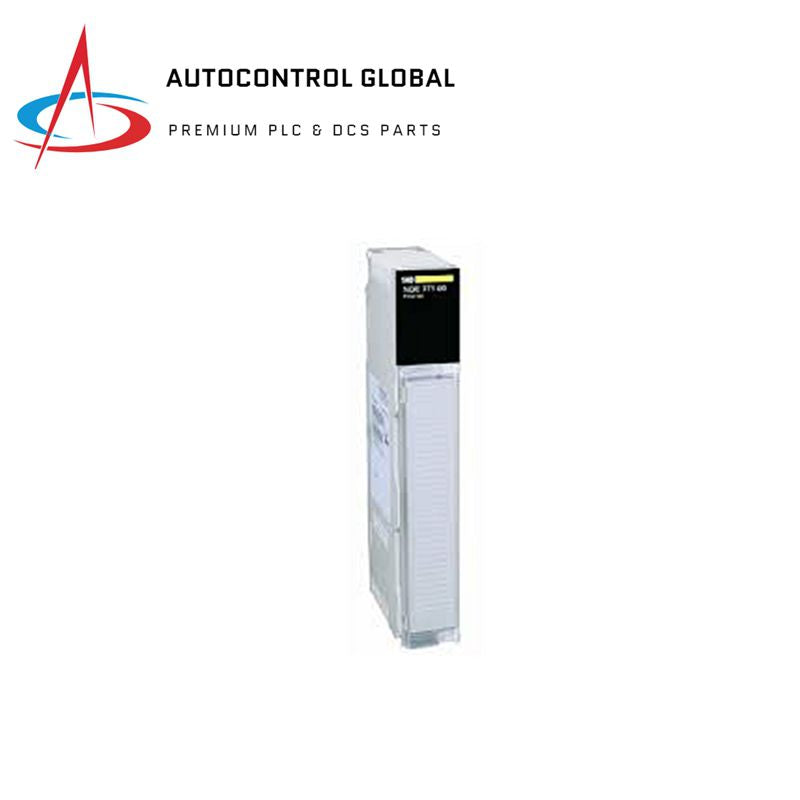

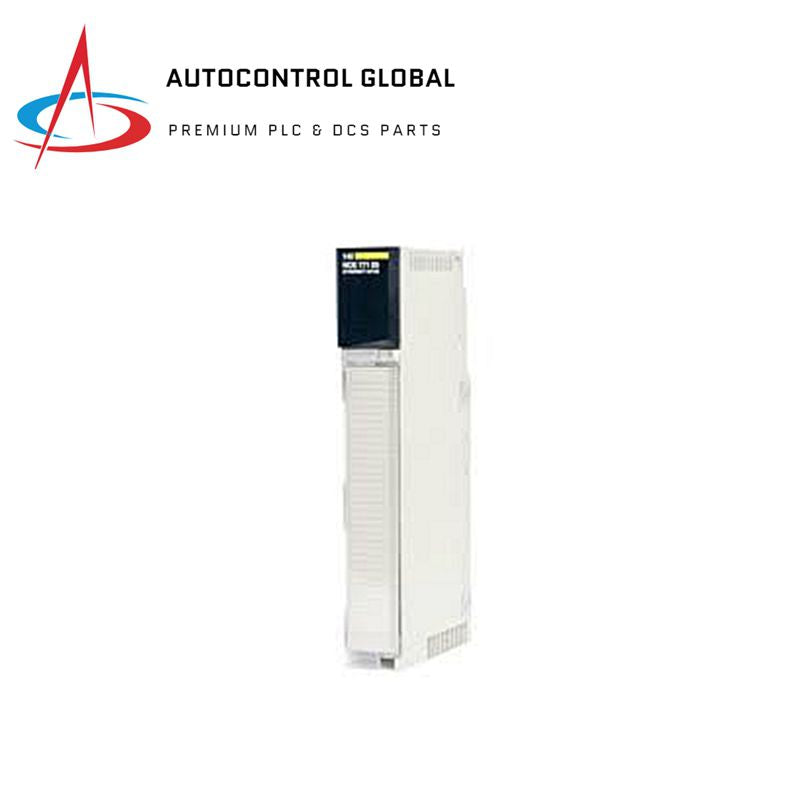

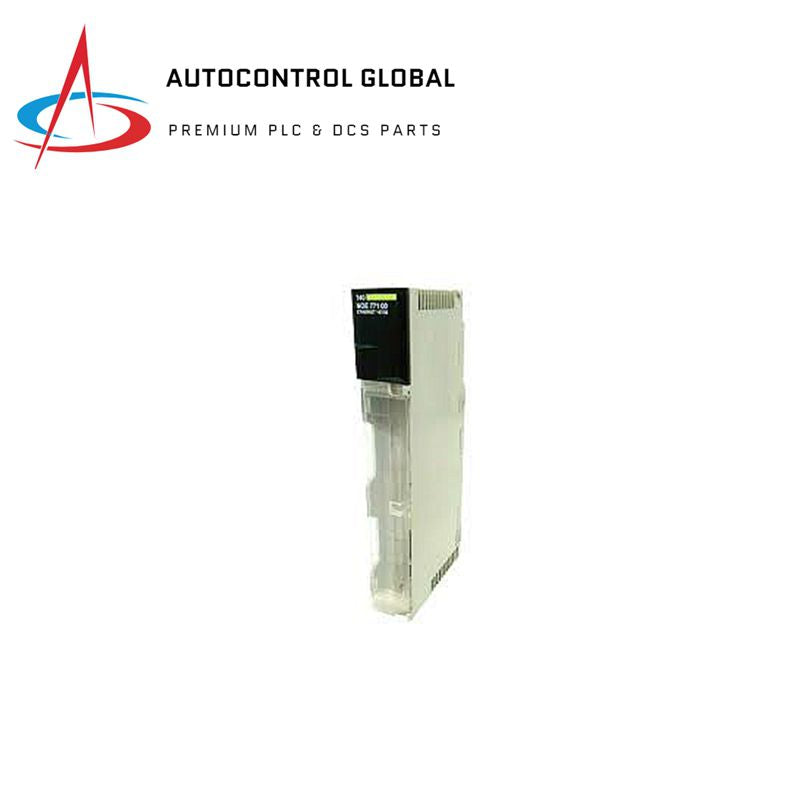

Schneider 140NOE77100 Ethernet-Netzwerk-TCP/IP-Modul

Beschreibung

Das Schneider 140NOE77100 ist ein Ethernet-Netzwerk-TCP/IP-Modul, das für die Automatisierungsplattform Modicon Quantum entwickelt wurde. Es bietet Hochgeschwindigkeitskommunikationsfähigkeiten und unterstützt verschiedene Netzwerkprotokolle, wodurch es für industrielle Automatisierungsanwendungen geeignet ist.

Spezifikationen

Hauptsächlich

• Produktpalette: Automatisierungsplattform Modicon Quantum
• Produkt- oder Komponententyp: Ethernet-Netzwerk-TCP/IP-Modul
• Konzept: Transparent Ready
• Webserver : Klasse B20
• Webdienste :
  • Rack-Viewer
  • Diagnose über vordefinierte Webseiten
  • Dateneditor (über PC-Terminal)
• Kommunikationsdienst :
  • Modbus TCP-Nachrichten
  • E/A-Scannen
• Kommunikationsport-Protokoll: Ethernet Modbus TCP/IP
• Physische Schnittstelle :
  • MT/RJ - 100BASE-FX Glasfaser
  • RJ45 - 10BASE-T/100BASE-TX Twisted Pair
• Übertragungsrate: 10/100 Mbit/s

Ergänzende Spezifikationen

• Redundanz: Ja, redundante Hot-Standby-Architektur
• Versorgung: Über die Stromversorgung des Racks
• Kennzeichnung : CE
• Lokale Signalisierung :
  • Für 10 Mbit/s oder 100 Mbit/s Datenrate (10 MB/100 MB): 1 LED
  • Zur Kollisionserkennung (Coll): 1 LED
  • Für den Download-Modus (Kernel): 1 LED
  • Für Ethernet-Modulfehler (Fault): 1 LED
  • Für Ethernet-Netzwerkstatus (RUN): 1 LED
  • Für Vollduplex-Betrieb (Fduplex): 1 LED
  • Für Modul bereit (Ready): 1 LED
  • Für Netzwerk aktiv (Link): 1 LED
  • Für Rack-Betrieb (Aktiv): 1 LED
  • Für Sende-/Empfangsaktivität (TxAct/RxAct): 1 LED
• Stromverbrauch: 750 mA bei 5 V DC
• Modulformat: Standard
• Nettogewicht: 0,761 lb (0,345 kg)

Umfeld

• IP-Schutzart: IP20
• Produktzertifizierungen:
  • cUL
  • UL 508
• Normen :
  • FM Klasse 1 Abteilung 2
  • CSA C22.2 Nr. 142
• Beständigkeit gegen elektrostatische Entladung:
  • 4 kV Kontakt IEC 801-2
  • 8 kV über Luft IEC 801-2
• Beständigkeit gegenüber elektromagnetischen Feldern:
  • 9,1 V/m (10 V/m) 80…1000 MHz IEC 801-3
• Umgebungslufttemperatur für den Betrieb: 32–140 °F (0–60 °C)
• Umgebungslufttemperatur für die Lagerung: -40 bis 185 °F (-40 bis 85 °C)
• Relative Luftfeuchtigkeit: 95 % ohne Kondensation
• Betriebshöhe: <= 14763,78 ft (4500 m)

Bestell- und Versanddetails

• Kategorie: 18150-QUANTUM CONTROLLER, HSBY, COMM.
• Rabattplan: PC21
• GTIN: 3595860025609
• Rückgabemöglichkeit : Nein
• Herkunftsland : FR
