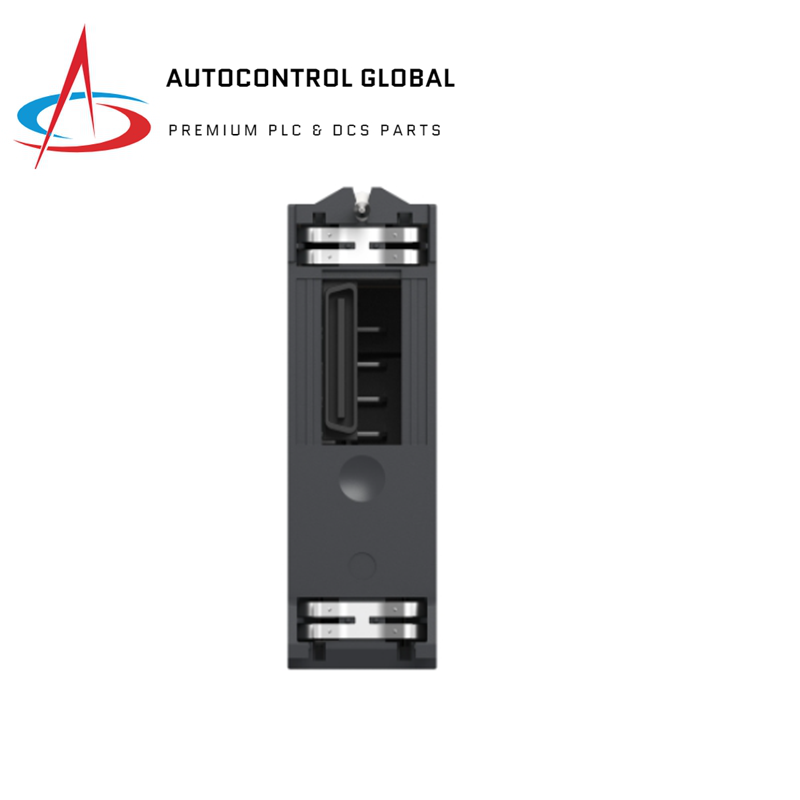

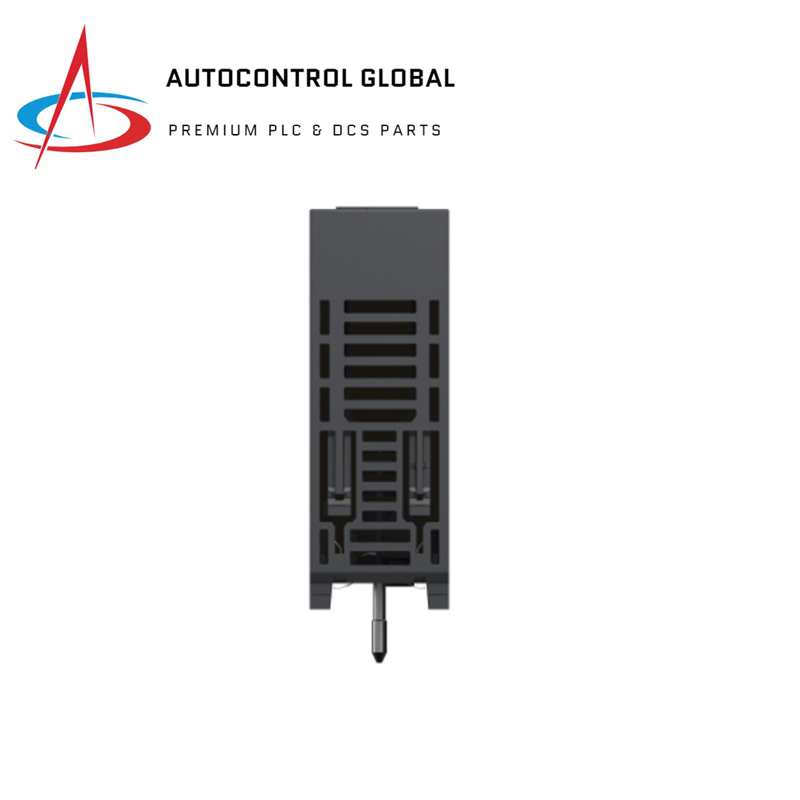

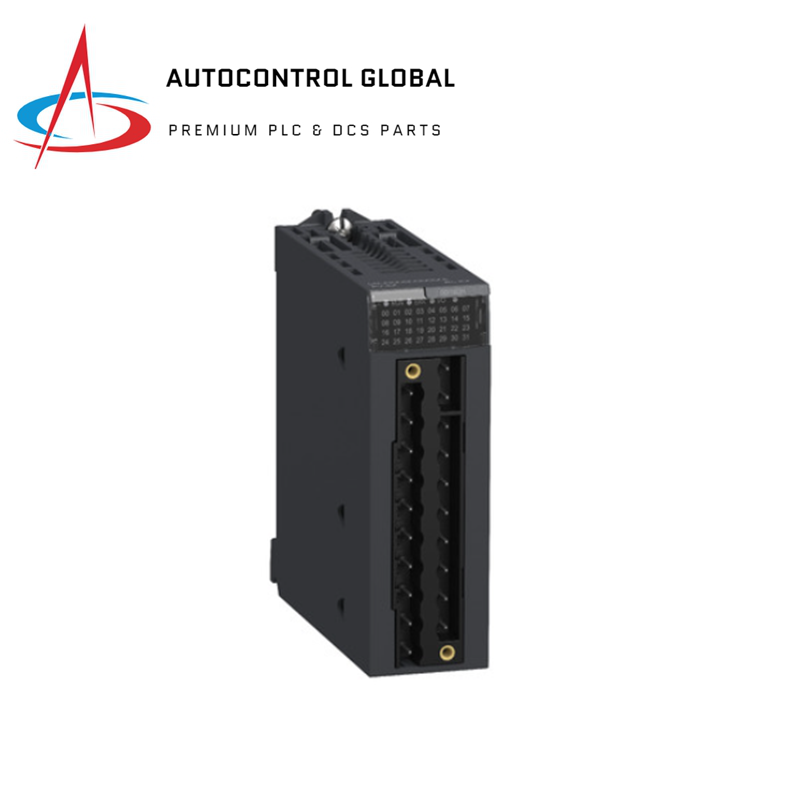

Schneider BMXDDI1602H Modicon X80 Diskretes Eingangsmodul

  • Manufacturer: Schneider

  • Part Number: BMXDDI1602H

  • Condition:New with Original Package

  • Product Type: Diskretes Eingangsmodul

  • Country of Origin: France

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

Hauptinformationen

  • Produktpalette: Modicon X80
  • Produkt- oder Komponententyp: Diskretes Eingangsmodul
  • Produktspezifische Anwendung: Für raue Umgebungen
  • Diskrete Eingangsnummer: 16
  • Diskreter Eingangstyp: Isoliert
  • Eingangstyp: Stromsenke (logisch positiv)
  • Diskrete Eingangsspannung: 24 V DC positiv
  • Diskreter Eingangsstrom: 3,5 mA

Ergänzende Information

  • Eingangskompatibilität:
    • Mit 2-Draht-/3-Draht-Näherungssensoren IEC 60947-5-2
    • Mit 2-Draht-/3-Draht-Näherungssensoren IEC 61131-2 Typ 3
  • Sensorstromversorgung:
    • 19 bis 30 V bei 60 °C (140 °F)
    • 21,1 bis 26,4 V bei 70 °C (158 °F)
  • Aktueller Status 1 garantiert: >= 2 mA
  • Aktueller Status 0 Garantiert: <= 1,5 mA
  • Eingangsimpedanz: 6800 Ohm
  • Isolationswiderstand: > 10 MOhm bei 500 V DC
  • Verlustleistung in W: 2,5 W
  • DC typische Reaktionszeit: 4 ms
  • Maximale DC-Antwortzeit: 7 ms
  • Parallelierung der Eingänge: Ja
  • Typischer Stromverbrauch: 76 mA bei 3,3 V DC
  • MTBF-Zuverlässigkeit: 775000 H
  • Schutzart:
    • 1 externe Sicherung pro Kanalgruppe 0,5 A flink
    • Verpolungsschutz
  • Spannungserkennungsschwelle: <14 V DC für Sensorfehler,> 18 V DC für Sensor OK
  • Status-LED:
    • 1 LED (grün) für Modulbetrieb (RUN)
    • 1 LED pro Kanal (grün) zur Kanaldiagnose
    • 1 LED (Rot) für Modulfehler (ERR)
    • 1 LED (rot) für Modul-E/A
  • Nettogewicht: 0,25 lb (US) (0,115 kg)

Umweltinformationen

  • IP-Schutzart: IP20
  • Richtlinien:
    • 2014/35/EU - Niederspannungsrichtlinie
    • 2014/30/EU – Elektromagnetische Verträglichkeit
  • Umwelteigenschaften:
    • Gasbeständigkeitsklasse Gx
    • Gasbeständig Klasse 3C4
    • Staubdicht Klasse 3S4
    • Sandbeständigkeit Klasse 3S4
    • Salzbeständig Stufe 2
    • Schimmelresistent Klasse 3B2
    • Pilzsporenresistenzklasse 3B2
  • Durchschlagfestigkeit: 1500 V AC 50/60 Hz für 1 Minute, primär/sekundär
  • Vibrationsfestigkeit: 3 gn
  • Stoßfestigkeit: 30 gn
  • Umgebungslufttemperatur für die Lagerung: -40 bis 185 °F (-40 bis 85 °C)
  • Umgebungslufttemperatur für den Betrieb: -13 bis 158 °F (-25 bis 70 °C)
  • Relative Luftfeuchtigkeit: 5…95 % bei 131 °F (55 °C) ohne Kondensation
  • Schutzbehandlung: Schutzbeschichtung
  • Betriebshöhe: 0...6561,68 ft (0...2000 m) (2000...5000 m mit Leistungsminderungsfaktor)

Bestell- und Versanddetails

  • Kategorie: US1PC3418160
  • Rabattplan: PC34
  • GTIN: 3595864025605
  • Rückgabemöglichkeit: Ja
  • Herkunftsland: USA

Verpackungseinheiten

  • Einheitstyp des Pakets 1: PCE
    • Stückzahl im Paket 1: 1
    • Höhe Paket 1: 2,17 Zoll (5.500 cm)
    • Paket 1 Breite: 4,33 Zoll (11.000 cm)
    • Paket 1 Länge: 4,53 Zoll (11.500 cm)
    • Gewicht Paket 1: 5,82 oz (165.000 g)
  • Einheitstyp des Pakets 2: S02
    • Stückzahl im Paket 2: 15
    • Höhe Paket 2: 5,91 Zoll (15.000 cm)
    • Paket 2 Breite: 11,81 Zoll (30.000 cm)
    • Paket 2 Länge: 15,75 Zoll (40.000 cm)
    • Gewicht von Paket 2: 6,53 lb (2,960 kg)

Vertragliche Gewährleistung

  • Garantie: 12 Monate
