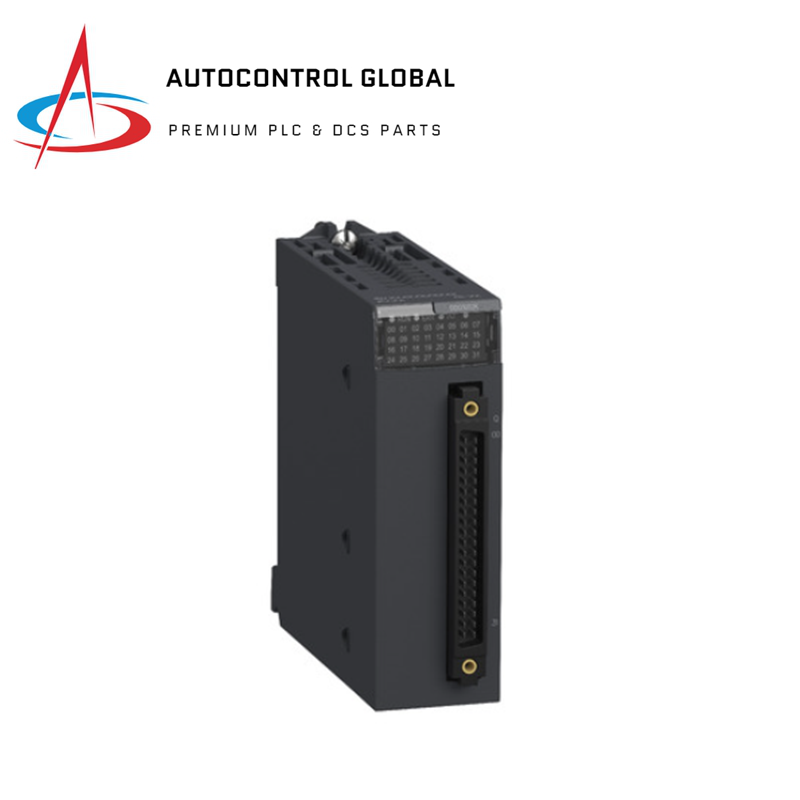

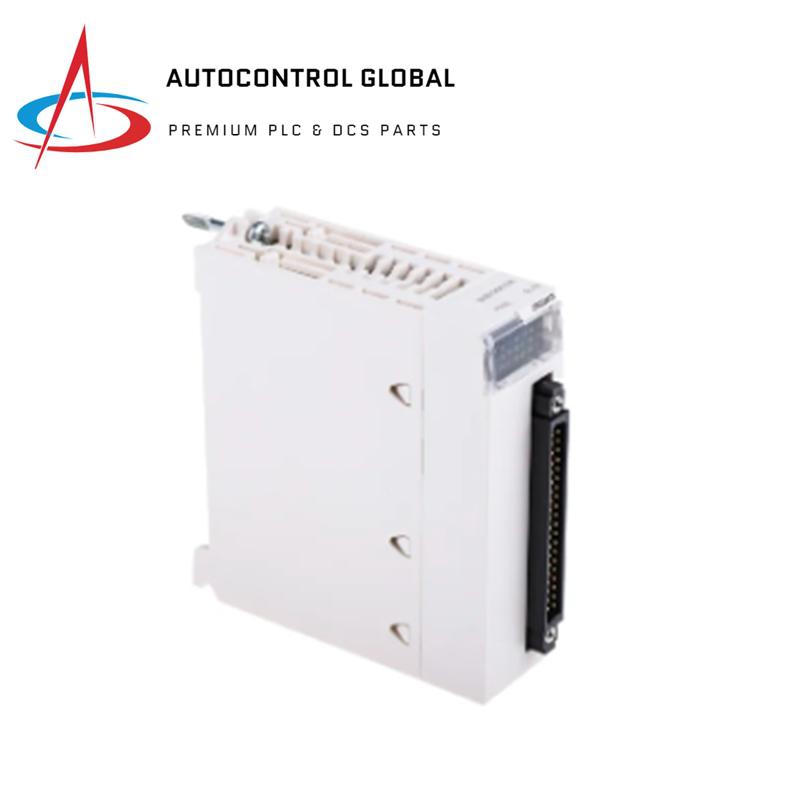

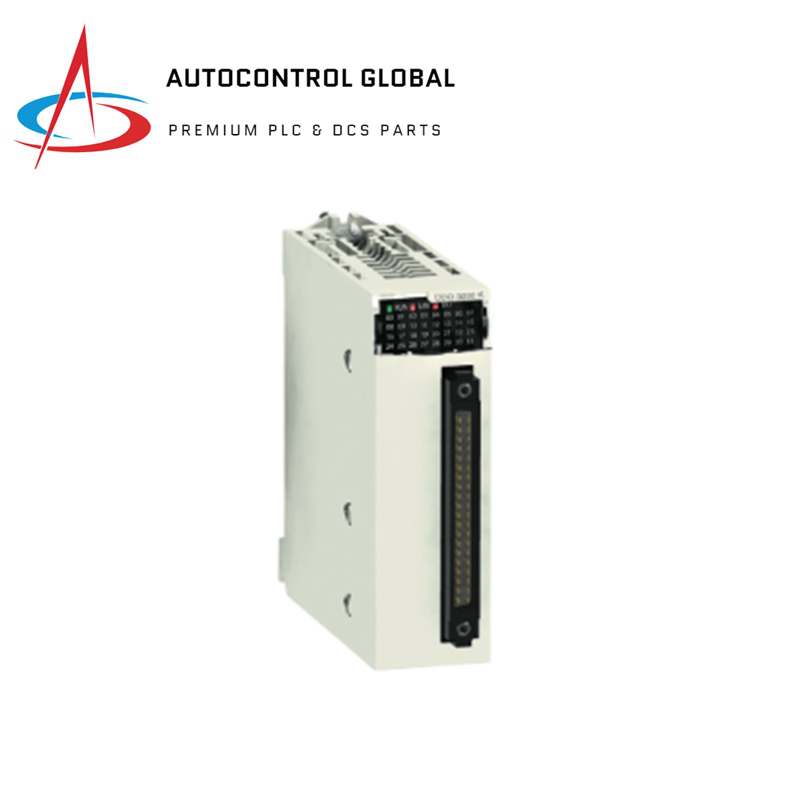

Schneider BMXDDO3202K Diskretes Ausgangsmodul

Hauptinformationen

• Produktpalette: Modicon X80
• Produkt- oder Komponententyp: Diskretes Ausgangsmodul
• Anzahl der diskreten Ausgänge: 32 EN/IEC 61131-2
• Diskreter Ausgangstyp: Halbleiter
• Diskrete Ausgangslogik: Positiv
• Diskrete Ausgangsspannung: 24 V (19...30 V DC)
• Diskreter Ausgangsstrom: 0,1 A

Ergänzende Information

• Strom pro Kanal: 0,125 A
• Maximaler Strom pro Modul: 3,2 A
• Maximaler Leckstrom: 0,1 mA im Zustand 0
• Maximaler Spannungsabfall: <1,5 V im Zustand 1
• Isolationswiderstand: > 10 MOhm bei 500 V DC
• Verlustleistung in W: 3,6 W
• Reaktionszeit bei der Ausgabe: 1,2 ms
• Parallelschaltung der Ausgänge: Ja, maximal 3
• Typischer Stromverbrauch: 125 mA bei 3,3 V DC
• MTBF-Zuverlässigkeit: 290000 H
• Schutzart:
  • Verpolungsschutz durch externe Sicherung
  • Kurzschlussschutz
  • Überspannungschutz
  • Überspannungsschutz
  • Ausgangsüberlastschutz mit Strombegrenzer
  • Ausgangsüberspannungsschutz mit Transildiode
  • Ausgangskurzschlussschutz mit externer 2-A-Sicherung
  • Verpolungsschutz durch umgekehrt montierte Diode
• Spannungserkennungsschwelle: <14 V DC für Voraktuatorfehler,> 18 V DC für Voraktuator im Zustand 0
• Maximale Wolframlast: 1,2 W
• Schaltfrequenz: 0,5/LI² Hz
• Maximale Überlastzeit: 15 ms
• Lastimpedanz ohmsch: >= 220 Ohm
• Status-LED:
  • 1 LED (grün) für Modulbetrieb (RUN)
  • 1 LED pro Kanal (grün) zur Kanaldiagnose
  • 1 LED (Rot) für Modulfehler (ERR)
  • 1 LED (rot) für Modul-E/A

Umweltinformationen

• IP-Schutzart: IP20
• Richtlinien:
  • 2014/35/EU - Niederspannungsrichtlinie
  • 2014/30/EU – Elektromagnetische Verträglichkeit
• Durchschlagsfestigkeit:
  • 1500 V AC 50/60 Hz für 1 Minute, Ausgang/Masse
  • 1500 V AC 50/60 Hz für 1 Minute, Ausgang/interne Logik
  • 500 V DC für 1 Minute zwischen Kanalgruppen
• Vibrationsfestigkeit: 3 gn
• Stoßfestigkeit: 30 gn
• Umgebungslufttemperatur für die Lagerung: -40 bis 185 °F (-40 bis 85 °C)
• Umgebungslufttemperatur für den Betrieb: 32–140 °F (0–60 °C)
• Relative Luftfeuchtigkeit: 5…95 % bei 131 °F (55 °C) ohne Kondensation
• Betriebshöhe: 0...6561,68 ft (0...2000 m) (2000...5000 m mit Leistungsminderungsfaktor)

Bestell- und Versanddetails

• Kategorie: US1PC3418160
• Rabattplan: PC34
• GTIN: 3595863910476
• Rückgabemöglichkeit: Ja
• Herkunftsland: Indonesien

Verpackungseinheiten

• Einheitstyp des Pakets 1: PCE
  • Stückzahl im Paket 1: 1
  • Höhe Paket 1: 2,20 Zoll (5,582 cm)
  • Breite von Paket 1: 4,39 Zoll (11,161 cm)
  • Länge des Pakets 1: 4,63 Zoll (11,758 cm)
  • Gewicht Paket 1: 5,33 oz (151,0 g)
• Einheitstyp des Pakets 2: S02
  • Stückzahl im Paket 2: 15
  • Höhe Paket 2: 5,91 Zoll (15 cm)
  • Paket 2 Breite: 11,81 Zoll (30 cm)
  • Länge des Pakets 2: 15,75 Zoll (40 cm)
  • Gewicht von Paket 2: 6,42 lb (2,911 kg)
• Einheitstyp von Paket 3: P06
  • Stückzahl im Paket 3: 240
  • Höhe Paket 3: 29,53 Zoll (75,0 cm)
  • Breite von Paket 3: 23,62 Zoll (60,0 cm)
  • Paket 3 Länge: 31,50 Zoll (80,0 cm)
  • Gewicht von Paket 3: 125,66 lb (57 kg)

Vertragliche Gewährleistung

• Garantie: 12 Monate
