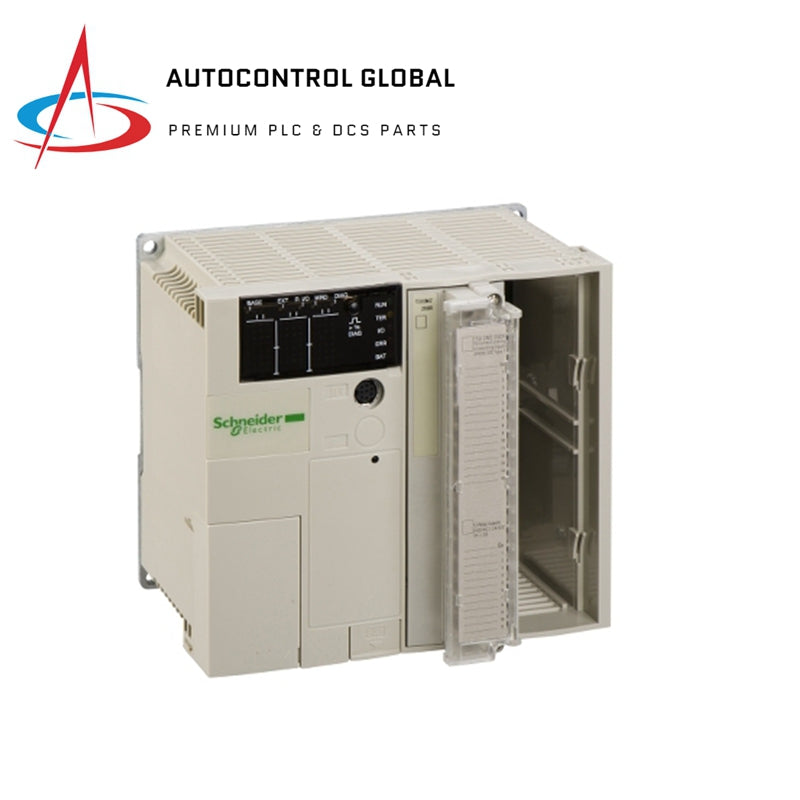

Schneider TSX3721001 Modulares Basis-Controller-Modul

Hauptinformationen

• Produktpalette: Automatisierungsplattform Modicon TSX Micro
• Produkt- oder Komponententyp: Modularer Basiscontroller
• Primärspannung: 100...240 V (90...264 V AC)
• Eingangsstrom: 2 mA bis 60 A
• Immunität gegen Mikrounterbrechungen: 20 ms
• Ausgangsstrom: 0,5 A

Ergänzende Information

• Anzahl der Steckplätze: 3
• Integrierter Verbindungstyp:
  • 1 serielle Verbindung (TER/AUX) Uni-Telway mit 19,2 kbit/s
  • 1 Modbus RTU mit 19,2 kbit/s
• Echtzeituhr: Ja
• Speicherbeschreibung:
  • Flash: 15 Kwords Daten
  • Interner RAM: 20 Kwords Daten
  • Interner RAM (mit PCMCIA-Karte): 128 Kwords Programm und Daten
  • Interner RAM: 128 Kwords Datenspeicher
• Maximale Größe der Objektbereiche:
  • 128 %KWi Konstantenwörter
  • 256 %Mi
  • 1 %MWi interne Wörter
• Ausführungszeit pro Anweisung:
  • 0,13 µs Boolean ohne PCMCIA-Karte
  • 4,5 µs Arithmetik REAL Floating ohne PCMCIA-Karte
  • 0,19 µs Boolean mit PCMCIA-Karte
  • 4,5 µs arithmetische REAL-Float mit PCMCIA-Karte
• Ausführungszeit für 1 K-Befehl:
  • 5,88 µs (100 % Boolean ohne PCMCIA-Karte)
  • 0,27 µs (65 % boolesch und 35 % numerisch ohne PCMCIA-Karte)
  • 4 µs (100 % Boolean mit PCMCIA-Karte)
  • 0,266 µs (65 % boolesch und 35 % numerisch mit PCMCIA-Karte)
• Anwendungsstruktur:
  • 16 Eventaufgaben
  • 1 Hauptaufgabe
  • 1 schnelle Aufgabe
• System-Overhead: 1,6 ms für Master-Task
• Schutzart:
  • Überspannungschutz
  • Kurzschlussschutz
• Gesamtnutzbare Sekundärleistung: 16 W
• Elektromagnetische Verträglichkeit:
  • Elektrostatische Entladung: IEC 1000-4-2 Level 3
  • Prüfung der Immunität gegen elektromagnetische Felder: IEC 1000-4-3 Level 3
  • Widerstandsfähigkeit gegen schnelle Transienten: IEC 1000-4-4 Level 3
  • Immunität gegen Impulswellen: IEC 1000-4-5
  • Gedämpfte Schwingungswelle: IEC 1000-4-12
  • Immunität gegen elektromagnetische Störungen: IEC 61131-2

Umfeld

• Umgebungslufttemperatur für den Betrieb: 32–140 °F (0–60 °C)
• Umgebungslufttemperatur für die Lagerung: -13 bis 158 °F (-25 bis 70 °C)
• Relative Luftfeuchtigkeit: 10…95 % ohne Kondensation für den Betrieb, 5…95 % ohne Kondensation für die Lagerung
• Betriebshöhe: 0...6561,68 ft (0...2000 m)
• Breite: 13,44 Zoll (341,4 mm)
• Höhe: 5,94 Zoll (151 mm)
• Tiefe: 5,98 Zoll (152 mm)
• Nettogewicht: 3,79 lb (US) (1,72 kg)

Bestell- und Versanddetails

• Kategorie: US1PC1422556
• Rabattplan: PC14
• GTIN: 3389110580518
• Rückgabemöglichkeit: Nein
• Herkunftsland: FR

Verpackungseinheiten

• Einheitstyp des Pakets 1: PCE
  • Stückzahl im Paket 1: 1
  • Höhe Paket 1: 5,91 Zoll (15,0 cm)
  • Breite von Paket 1: 6,69 Zoll (17,0 cm)
  • Länge des Pakets 1: 9,45 Zoll (24,0 cm)
  • Gewicht von Paket 1: 4,02 lb (US) (1,824 kg)

Vertragliche Gewährleistung

• Garantie: 12 Monate
